تفاصيل المنتج:
شروط الدفع والشحن:
|

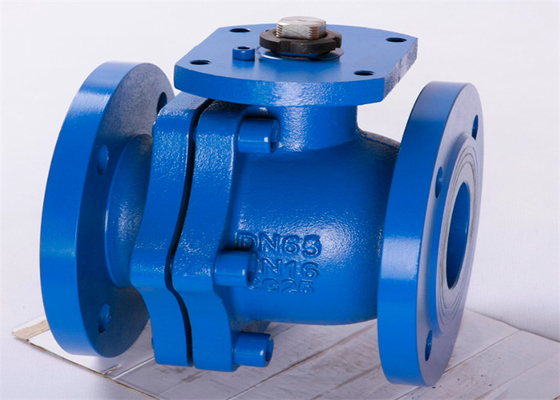

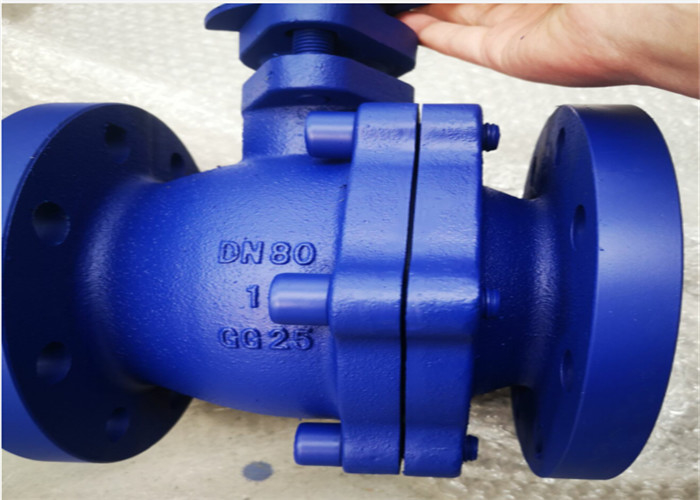

| اسم المنتج: | DIN قياسي PN16 2PS زهر شفة نهاية صمام الكرة العائمة | اللون: | الأزرق ، طلب الزبون |
|---|---|---|---|
| مادة الختم: | PTFE | ضغط: | ضغط متوسط |
| مادة الجسم: | الحديد الزهر | اتصال: | نهاية شفة |
| معيار: | معيار DIN | مادة الكرة: | SS402 / SS304 |
| درجة حرارة: | 0 ℃ ~ 150 ℃ | حجم الميناء: | 2 "~ 8" |
| تسليط الضوء: | صمام كروي عائم DIN,صمام كروي عائم 2 بوصة,صمام كروي DIN بنهاية مشفه |
||
ينتمي الصمام الكروي وصمام البوابة إلى نفس نوع الصمام.الفرق هو أن الجزء الختامي عبارة عن كرة.تدور الكرة حول الخط المركزي لجسم الصمام للفتح والإغلاق.يستخدم الصمام الكروي بشكل أساسي لقطع وتوزيع وتغيير اتجاه تدفق الوسيط في خط الأنابيب.يتم تعريف معيار صمام الكرة شفة GB / t21465-2008 "مصطلحات الصمام" على أنه صمام يتم فيه دفع الرافعة (الكرة) بواسطة ساق الصمام وتدور حول محور ساق الصمام.
| نهاية شفة | EN 1092-2 |
| وجها لوجه DN15-DN100 | DIN3202 F4 |
| وجهًا لوجه DN125-DN250 | DIN3202 F5 |
| التصميم والتصنيع | ضجيج 3357 |
| ضغط نورمينال (MPA) | 1.6 |
| اختبار القشرة (الماء) | 2.5 ميجا باسكال |
| اختبار الختم (الماء) | 1.8 ميجا باسكال |
| اختبار الختم (الهواء) | 0.6 ميجا باسكال |
| درجة حرارة | -10 إلى 150 ℃ |
| وسط مناسب: | ماء |
الصمام الكروي هو نوع جديد من الصمامات يستخدم على نطاق واسع ، وله المزايا التالية:
1. مقاومة السوائل صغيرة ، ومعامل المقاومة الخاص بها يساوي معامل قسم الأنبوب بنفس الطول.
2. هيكل بسيط ، حجم صغير وخفيف الوزن.
3. إنه ضيق وموثوق.يستخدم البلاستيك على نطاق واسع كمادة سطح مانعة للتسرب للصمام الكروي ، مع أداء ختم جيد.كما تم استخدامه على نطاق واسع في نظام الفراغ.
4. إنه سهل التشغيل والفتح والإغلاق بسرعة.يحتاج فقط إلى الدوران 90 درجة من الفتح الكامل إلى الإغلاق الكامل ، وهو مناسب للتحكم عن بعد.
5. الصيانة مريحة ، هيكل الصمام الكروي بسيط ، حلقة الختم قابلة للحركة بشكل عام ، والتفكيك والاستبدال مريحان نسبيًا.
6. عند الفتح الكامل أو الإغلاق الكامل ، يجب عزل سطح الكرة ومقعد الصمام عن الوسط.عندما يمر الوسيط ، فإنه لن يتسبب في تآكل سطح إحكام إغلاق الصمام.
7. لديها مجموعة واسعة من التطبيقات ، تتراوح من الصغيرة إلى عدة ملليمترات والكبيرة إلى عدة أمتار.يمكن تطبيقها من الفراغ العالي إلى الضغط العالي.يتم تركيب هذا النوع من الصمامات بشكل أفقي في خط الأنابيب
| DN | د | إل | د | ج | ص | ب | ن | ح | ه | يو | ◊S |
| 15 | 15 | 115 | 95 | 65.0 | 45 | 14 | 4 | 14 | 42 | م 5 | 9 |
| 20 | 20 | 120 | 105 | 75.0 | 58 | 16 | 4 | 14 | 42 | م 5 | 9 |
| 25 | 25 | 125 | 115 | 85.0 | 68 | 16 | 4 | 14 | 42 | م 5 | 12 |
| 32 | 32 | 130 | 140 | 100.0 | 78 | 18 | 4 | 19 | 50 | م 6 | 12 |
| 40 | 40 | 140 | 150 | 110 | 88 | 18 | 4 | 19 | 50 | م 6 | 14 |
| 50 | 50 | 150 | 165 | 125.0 | 102 | 20 | 4 | 19 | 70 | م 8 | 17 |
| 65 | 65 | 170 | 185 | 145.0 | 122 | 20 | 4 | 19 | 102 | م 10 | 19 |
| 80 | 80 | 180 | 200 | 160 | 138 | 22 | 8 | 19 | 102 | م 10 | 19 |
| 100 | 100 | 190 | 220 | 180 | 158 | 24 | 8 | 19 | 102 | م 10 | 22 |
| 125 | 125 | 325 | 250 | 210 | 188 | 26 | 8 | 19 | 125 | م 12 | 27 |
| 150 | 150 | 350 | 285 | 240 | 212 | 26 | 8 | 23 | 140 | م 16 | 27 |
| 200 | 200 | 400 | 340 | 295 | 268 | 30 | 12 | 23 | 165 | م 20 | 30 |
| 250 | 250 | 450 | 405 | 355 | 320 | 32 | 12 | 27 | 165 | م 20 | 33 |
