تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم الميناء: | 200/250/300/350 مم | الضغط الاسمي: | 1.0 / 1.6 ميجا باسكال |
|---|---|---|---|
| سائق: | عقارب | يكتب: | صمام فراشة |
| موصل: | شفة | رقم الموديل: | D341X-10 / 16Q |
| الجسم: | الحديد الزهر | مقعد: | NBR |
| إستعمال: | ماء نظيف | مؤقت.: | -10 ℃ ~ 80 ℃ |
| اساسي: | GB12238 | حسب الطلب: | OEM ODM |
| تسليط الضوء: | صمام فراشة ذو حواف عقيدية من الحديد الزهر,صمام فراشة ذو حواف 1mpa,صمام فراشة ذو حواف dn300 |
||

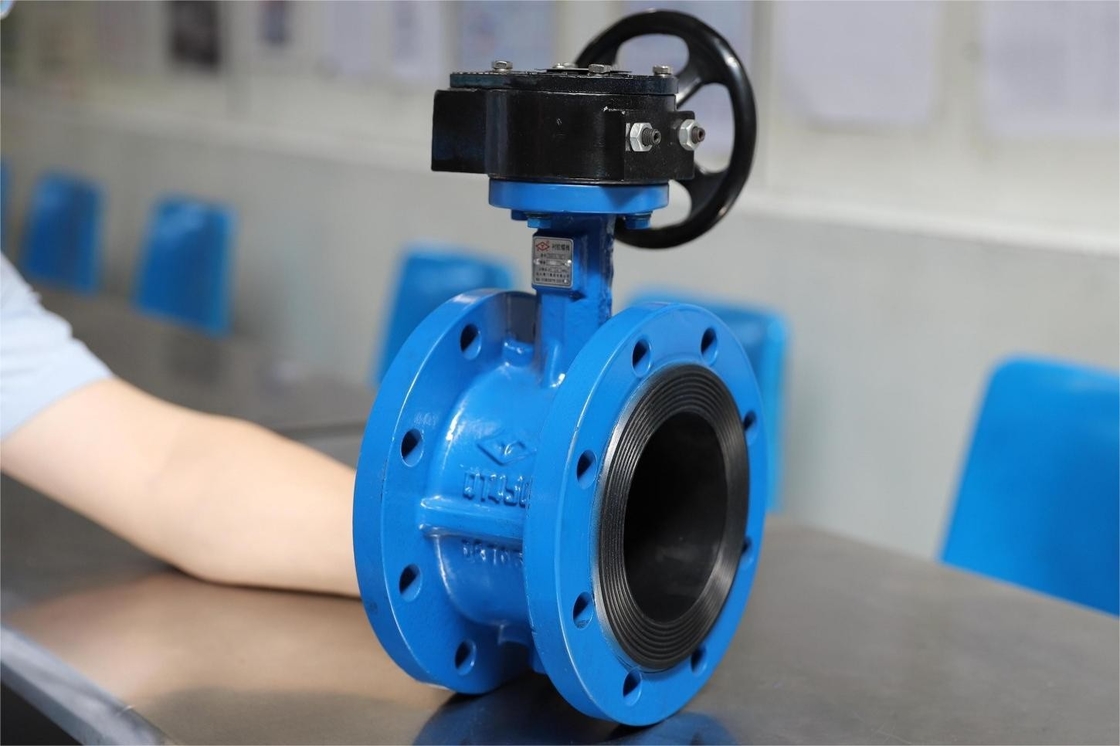

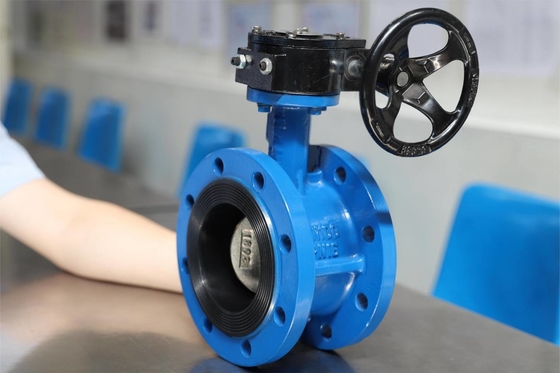

صمام الفراشة ذو الحواف ، كمكون يستخدم لتحقيق التحكم في التدفق والتشغيل لنظام خطوط الأنابيب ، تم استخدامه على نطاق واسع في العديد من المجالات مثل البترول ، والصناعات الكيماوية ، والمعادن ، والطاقة الكهرومائية ، إلخ.
الصمام سهل التشغيل ، ومحكم في أداء الختم وعمر الخدمة الطويل ؛يمكن استخدامه لقطع أو تعديل معدل التدفق بسرعة.إنها مناسبة للمناسبات التي تتطلب إحكامًا موثوقًا وخصائص ضبط جيدة.
إن استخدام ختم المقعد المطاطي يجعله مناسبًا لدرجة الحرارة والضغط المنخفضة ، بشكل عام لا يزيد عن 80 درجة مئوية وليس أكثر من PN10 ، ولكنه أيضًا يجعله يتمتع بأداء ختم ممتاز للغاية.لذلك هو الأنسب لسائل درجة الحرارة العادية.
|
مودل |
PN (MPa) |
ضغط الاختبار (MPa) |
درجة حرارة الوسائط. |
وسائل الإعلام المعمول بها |
|
|
القوة (الماء) |
الختم (الماء) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80 ℃ |
ماء |
|
D341X-16Q |
1.6 |
2.4 |
1.76 |
≤80 ℃ |
ماء |
جسم الصمام: الحديد الزهر الرمادي + NBR ، الحديد الزهر العقدي + NBR
لوحة الفراشة: QT450-10
مغزل الصمام: 45
حلقة الختم من النوع D: NBR + EPDM
| نموذج | DN | بحجم | ||||
| مم | د | D1 (PN10) | Z-φd | إل | فرنك بلجيكي | |
| D341X-10 | 200 | 335 | 295 | 12-φ23 | 152 | 26-3 |
| 250 | 405 | 355 | 12-φ28 | 165 | 28-3 | |
| 300 | 460 | 410 | 12-φ28 | 178 | 28-4 | |
| 350 | 520 | 470 | 16-φ28 | 190 | 30-4 | |
※ بالمقارنة مع الصمامات الأخرى من نفس المواصفات ودرجة الضغط ، فإن صمام الفراشة ذي الحواف يتميز بطول الهيكل القصير ، والحجم الصغير ، والوزن الخفيف ، والهيكل البسيط.
سريع الفتح والإغلاق ، التشغيل السهل ، ويمكن استخدامه لفتح وإغلاق الصمامات بسرعة.
※ لديها وظيفة تنظيم تدفق جيدة وإغلاق محكم ، وعمر خدمة طويل ، ويمكن استخدامها كصمام تنظيم.
※ إنها مناسبة للصمامات ذات القطر الكبير وتستخدم على نطاق واسع في أنابيب إمدادات المياه والصرف الكبيرة.
عندما لا تكون قيد الاستخدام ، يجب وضعها في غرفة جافة وجيدة التهوية ، ويجب تغطية كلا الطرفين بأغطية غبار لضمان نظافة التجويف الداخلي للصمام.
عند تخزينها بالخارج بغرض الحفظ ، يجب دعمها وعدم ملامستها للأرض وتغطيتها بغشاء بلاستيكي للحماية.
عند إعادة استخدام الصمام المخزن لفترة طويلة ، تحقق مما إذا كانت التعبئة قد فشلت ، وأضف زيت التشحيم لكل جزء دوار.
أثناء الاستخدام ، يجب فحص الصمام بانتظام لضمان استخدامه الطبيعي ، بما في ذلك شد صامولة غدة تعبئة الصمام بانتظام لتعويض تآكل ساق الصمام.
يجب استخدام الصمام وصيانته خلال فترة الخدمة المحددة ، بما في ذلك استبدال الحشية ، والتعبئة ، وحلقة الختم ، والكرة (حسب الحاجة) وأزواج الختم الأخرى.
يمكن أن يؤدي الحفاظ على بيئة عمل الصمام نظيفة إلى إطالة عمر خدمة الصمام.
اتصل بنا ، يمكنك الحصول على خدمة التخصيص OEM / ODM.
يمكنك الحصول على جميع أنواع الصمامات بمعايير التصميم والتصنيع هنا ، مثل ANSI و API و DIN و BS و JIS و GOST.
بالنسبة للمنتجات ذات القوالب الموجودة ، يتوفر 10 أطنان للطلب.لأقل من 10 أطنان ، يمكننا الجمع بين الإنتاج والأوامر الأخرى.
إذا كان لديك متطلبات خاصة وأوامر كبيرة ، فيمكننا فتح قوالب جديدة وإنتاجها.
يمكن شحن المنتجات العادية مباشرة من المخزون.يمكن تقديم عينات قبل الشحن.
