تفاصيل المنتج:
شروط الدفع والشحن:
|
| DN: | 400/450/500/600 ملم | PN: | 1.0 / 1.6 ميجا باسكال |
|---|---|---|---|
| نوع الصمام: | فراشة | نوع التحويل: | كتيب |
| نوع الموصل: | شفة | مادة الجسم: | الحديد الزهر |

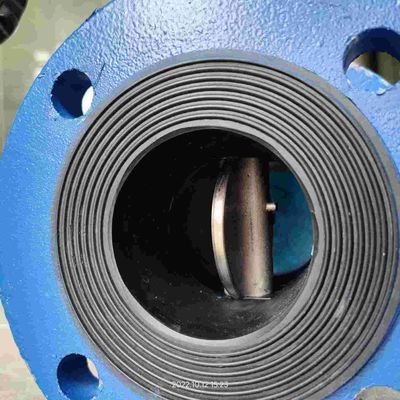

| مادة مبطنة بالمطاط: | NBR | مادة لوحة الفراشة: | QT450-10 |
| بنية: | نوع السنترال المختوم | اعتماد المعيار: | GB12238 |
| وسائل الإعلام: | ماء | درجة حرارة الوسائط.: | ≤80 ℃ |

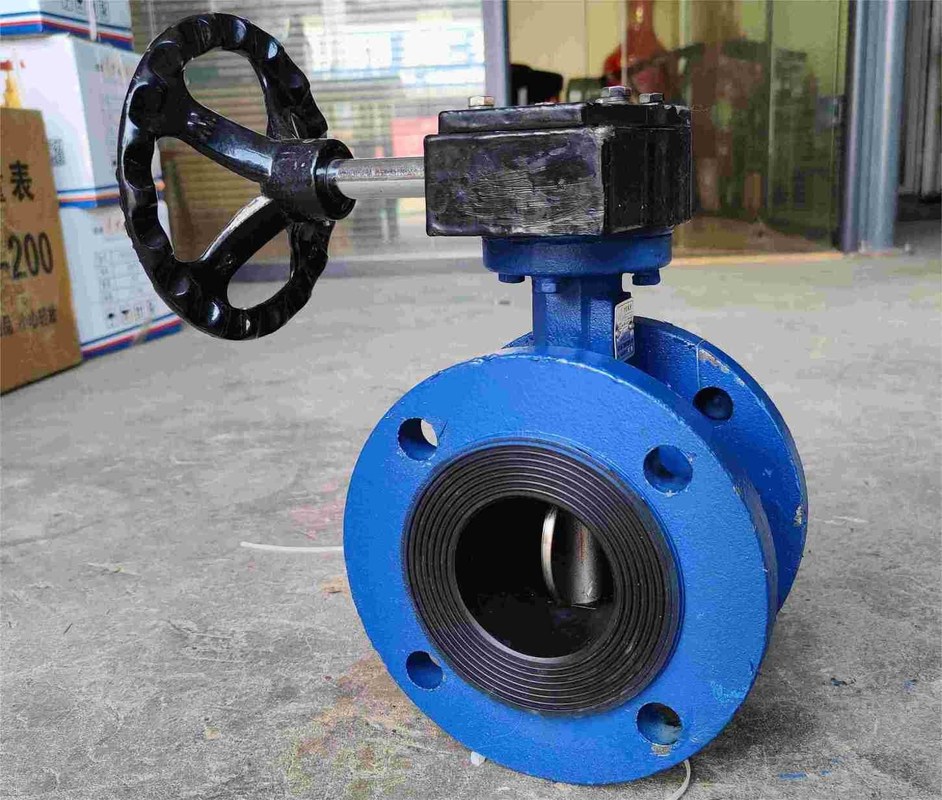

| تسليط الضوء: | صمام فراشة ذو حواف رمادية,صمام فراشة ذو حواف بعجلات يدوية,صمام فراشة ذو حواف Dn 400 |
||
صمام الفراشة ذو الحواف هو أسرع أنواع الصمامات نموًا في المستقبل القريب.تتميز بخصائص الهيكل البسيط ، الحجم الصغير ، الوزن الخفيف ، استهلاك أقل للمواد ، حجم التركيب الصغير ، الفتح والإغلاق السريع ، الدوران الترددي 90 درجة وعزم الدوران الصغير للقيادة.
يتم استخدامه لقطع وتوصيل وتعديل الوسيط في خط الأنابيب ، وله خصائص تحكم جيدة في السوائل وأداء إغلاق وختم.
يقلل التصميم الانسيابي للوحة الفراشة من مقاومة السوائل ، وهو منتج موفر للطاقة.
| مودل | PN (MPa) | ضغط الاختبار (MPa) | ينطبق درجة الحرارة. | وسائل الإعلام المعمول بها | |
| القوة (الماء) | الختم (الماء) | ||||
| D341X-10 | 1.0 | 1.5 | 1.1 | ≤80 ℃ | ماء |
| D341X-16Q | 1.6 | 2.4 | 1.76 | ≤80 ℃ | ماء |
| نموذج | DN | بحجم | ||||
| مم | د | D1 (PN10) | Z-φd | إل | فرنك بلجيكي | |
| D341X-10 | 400 | 580 | 525 | 16-φ31 | 216 | 32-4 |
| 450 | 640 | 585 | 20-φ31 | 222 | 32-4 | |
| 500 | 715 | 650 | 20-φ34 | 229 | 34-4 | |
| 600 | 840 | 770 | 20-φ37 | 267 | 36-5 | |
※ بالمقارنة مع الصمامات الأخرى من نفس المواصفات ودرجة الضغط ، فإن صمام الفراشة ذي الحواف يتميز بطول الهيكل القصير ، والحجم الصغير ، والوزن الخفيف ، والهيكل البسيط.
سريع الفتح والإغلاق ، التشغيل السهل ، ويمكن استخدامه لفتح وإغلاق الصمامات بسرعة.
※ لديها وظيفة تنظيم تدفق جيدة وإغلاق محكم ، وعمر خدمة طويل ، ويمكن استخدامها كصمام تنظيم.
※ إنها مناسبة للصمامات ذات القطر الكبير وتستخدم على نطاق واسع في أنابيب إمدادات المياه والصرف الكبيرة.
