تفاصيل المنتج:
شروط الدفع والشحن:
|
| جسم الصمام: | حديد الزهر + NRB | DN: | 4、5、6 بوصة |
|---|---|---|---|
| PN: | 1.0 / 1.6 ميجا باسكال | يكتب: | صمام فراشة |
| طريقة الإرسال: | عقارب | شكل مشترك: | شفة |
| حسب الطلب: | تصنيع المعدات الأصلية | طلب: | ماء |
| درجة حرارة قابلة للتطبيق: | ≤80 ℃ | معيار التصنيع: | GB12238 |
| تسليط الضوء: | صمام الفراشة ذو الحواف المبطن,صمام الفراشة ذو الحواف 125 مم,صمام الفراشة ذو الحواف المطاطية |
||

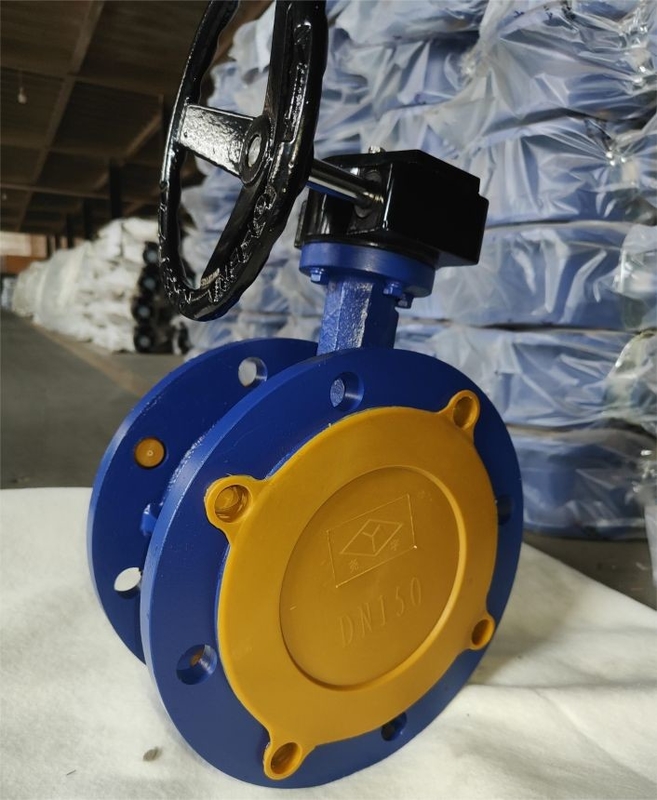

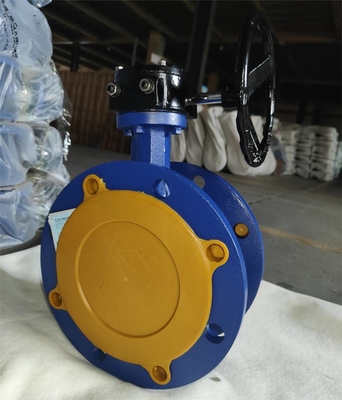

تخصيص Dn 100mm 125mm 150mm مطاط الحديد الزهر اصطف ذو حواف فراشة صمام
الجزء المغلق عبارة عن لوحة فراشة على شكل قرص ، والصمام الذي يدور حول عمود ثابت في جسم الصمام لفتح وإغلاق وتنظيم السائل يسمى صمام الفراشة.
يتم تثبيت لوحة الفراشة لصمام الفراشة المبطن بالمطاط في اتجاه قطر خط الأنابيب.في الممر الأسطواني لجسم صمام الفراشة ، تدور لوحة الفراشة على شكل قرص حول محور ساق الصمام ، وتتراوح زاوية الدوران بين 0 و 90 درجة.عندما يدور بزاوية 90 درجة ، يكون الصمام مفتوحًا بالكامل.
يجب تثبيت صمام فراشة الذباب المبطن بالمطاط بشكل أفقي في خط الأنابيب.
|
نموذج |
DN |
أبعاد |
||||
|
مم |
د |
D1 (PN10) |
Z-φd |
إل |
فرنك بلجيكي |
|
|
D341X-10 |
100 |
215 |
180 |
8-φ18 |
127 |
22-3 |
|
125 |
245 |
210 |
8-φ18 |
140 |
24-3 |
|
|
150 |
280 |
240 |
8-φ23 |
140 |
24-3 |
|
إن استخدام ختم المقعد المطاطي يجعله مناسبًا لدرجات الحرارة المنخفضة والضغط ، بشكل عام لا يزيد عن 80 درجة مئوية وليس أكثر من PN10 ، ولكنه أيضًا يجعله يتمتع بأداء ختم ممتاز للغاية.لذلك فإن صمام الفراشة ذو الحافة المبطنة بالمطاط هو الأنسب لسائل درجة الحرارة العادية.
|
مودل |
PN (MPa) |
ضغط الاختبار (MPa) |
درجة حرارة قابلة للتطبيق |
وسائل الإعلام القابلة للتطبيق |
|
|
القوة (الماء) |
الختم (الماء) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80 ℃ |
ماء |
|
D341X-16Q |
1.6 |
2.4 |
1.76 |
≤80 ℃ |
ماء |
1. تصميم جديد ، هيكل معقول ، فريد ، خفيف الوزن ، سريع الفتح والإغلاق.
2. عزم تشغيل صغير ، سهل التشغيل ، براعة موفرة للعمالة.
3. يمكن تركيبها في أي موقف ، وسهلة الصيانة.
4. يمكن استبدال الأختام ، أداء الختم موثوق به لتحقيق عدم تسرب في اتجاهين للختم.
5. مواد الختم ، مقاومة الشيخوخة ، مقاومة التآكل ، عمر خدمة طويل وخصائص أخرى.
6 إن تصميم وتصنيع صمام الفراشة ذو الحافة المبطنة بالمطاط يعتمد معيار GB12238.
