تفاصيل المنتج:
شروط الدفع والشحن:
|

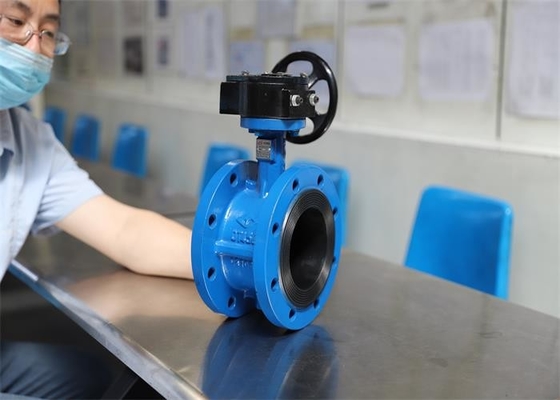

| اسم المنتج: | صمام الفراشة ذو الحواف | اللون: | بولي |
|---|---|---|---|
| مقعد حقيقي: | NBR / EPDM / PTFE | مادة القرص: | حديد |
| مادة الجسم: | حديد مطيل / حديد رمادي | متوسط: | زيت الماء |
| درجة الحرارة: | 80 | ضغط العمل: | 1.6 ميجا باسكال |
| تسليط الضوء: | صمام فراشة ذو حواف nbr,صمام فراشة مشفه بحجم 125 مم,نوع شفة صمام فراشة nbr |
||
نتاج
يستخدم الصمام على نطاق واسع في إمدادات المياه والصرف الصحي ونظام مكافحة حرائق المباني وخطوط الأنابيب الأخرى ، وخاصة خطوط أنابيب مكافحة الحرائق.يمكن استخدام الصمام في خط أنابيب أو معدات متوسطة غير قابلة للتآكل ، للإغلاق والتوصيل وتنظيم التدفق.
التصميم والتصنيع: شفة الصمام الشاملة GB / T 12238 وصمام الفراشة المرن ذو الختم المرن GB / T 12238
· طول الهيكل: طول هيكل الصمام المعدني GB / T 12221 أو معيار الشركة الصانعة
· نهاية التوصيل: JB / T 17241.6 شفة متكاملة من الحديد الزهر
· الفحص والاختبار: اختبار ضغط الصمام الصناعي GB / T 13927
| DN | إل | د | د1 | فرنك بلجيكي | ض Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| الجزء الرئيسي | مادة جزئية |
| الجسم | الحديد الرمادي + NRB ، حديد الدكتايل + NRB / EPDM |
| قرص | QT450-10 |
| إيقاف | 45/2 كر 13 |
| يا الدائري | NBR / EPDM |
1. الهيكل والحجم يتوافقان مع GB / T12221 ، الحجم الصغير ، الوزن الخفيف ، سهل التشغيل.
2.90 درجة تفتح بسرعة ؛تتميز اللوحة بقوة عالية ، مساحة تدفق كبيرة ، مقاومة تدفق صغيرة وتوفير الطاقة.
3. يمكن للوسيط أن يتدفق من كلا جانبي صمام القرص ذو الحافة في أي اتجاه ، ويمكن أن يحقق الغرض من التوصيل أو القطع.
4. عزم تشغيل صغير ، موفر للعمالة وخفيف الوزن.
5. عدد تجارب الفتح والختام يصل إلى عشرة آلاف مرة ، وعمر الخدمة طويل.
6. ختم كامل ، تسرب اختبار الغاز صفر.
1. لا يجوز استخدام رأس التوربين للرفع ، ويجب عدم إضافة الرافعات المساعدة أثناء التشغيل.
2. يجب ألا يتعرض الصمام لقوى خارجية كبيرة بعد التركيب.
3. عندما تكون درجة الحرارة الدنيا المحلية أقل من 4 درجات مئوية ، خذ حماية العزل.حيث يجب استخدام الصمام الطرفي مع الأنبوب أو تسخين الغلاف لمنع درجة حرارة جدار الأنبوب أقل من 0 درجة مئوية.
4. يمنع منعا باتا التثبيت والاستخدام في خط الأنابيب تحت الاهتزاز أو التغيير السريع لدرجة الحرارة المتوسطة.
5. يجب أن تكون ظروف التشغيل متوافقة مع متطلبات مواصفات الأداء.
