تفاصيل المنتج:
شروط الدفع والشحن:
|

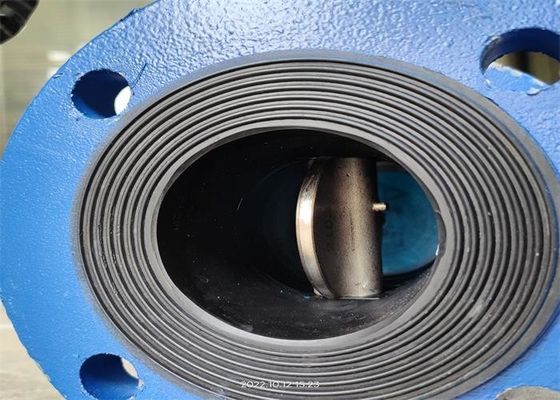

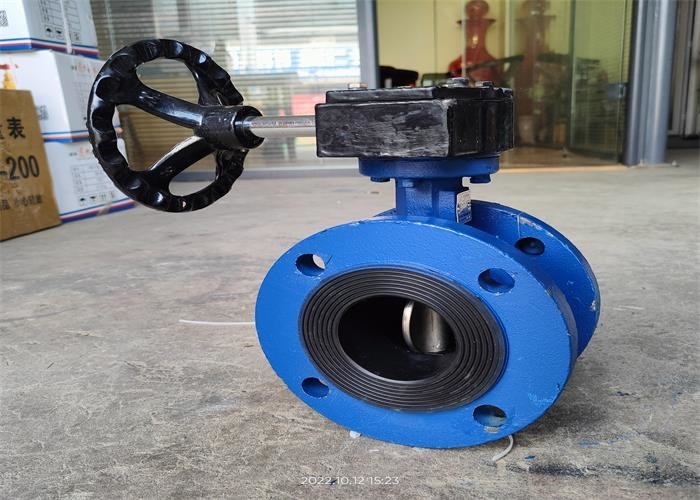

| اسم المنتج: | صمام الفراشة ذو الحواف | لون المنتج: | الأزرق ، الزبون |
|---|---|---|---|
| قوة: | عنفة | مادة المنتج: | Grey iron; حديد رمادي ductile iron الدكتايل الحديد |
| متوسط: | ماء نقي | ضغط: | 1.0 / 1.6 ميجا باسكال |
| مادة المقعد: | NBR / EPDM | مادة القرص: | الدكتايل الحديد |
| تسليط الضوء: | 100 مم فراشة شفة صمام,توربينات فراشة شفة صمام,100 مم فراشة شفة نوع |
||
يستخدم هذا الصمام على نطاق واسع في إمدادات المياه والصرف الصحي وحرائق المباني وأنظمة أخرى على جميع أنواع خطوط الأنابيب ، خاصة في خط أنابيب الحريق.يمكن استخدام هذا الصمام في خط الأنابيب أو معدات الوسائط غير المسببة للتآكل ، مثل اعتراض التدفق وتوصيله وتنظيمه.
| DN | إل | د | د1 | فرنك بلجيكي | ض Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| جزء اسم | مواد |
| الجسم | الحديد الرمادي + NRB ، حديد الدكتايل + NRB / EPDM |
| قرص | QT450-10 |
| إيقاف | 45/2 كر 13 |
| يا الدائري | NBR / EPDM |
1. لا يجوز استخدام رأس التوربين للرفع ، ولا يتم إضافة رافعة إضافية أثناء التشغيل.
2. يجب ألا يتعرض الصمام لقوة خارجية كبيرة بعد التثبيت.
3. عندما تكون درجة الحرارة المحلية الدنيا أقل من 4 ° C ، يجب عمل حماية العزل.كصمام طرفي ، يجب تسخينه بأنبوب أو سترة لمنع درجة حرارة جدار الأنبوب من الانخفاض إلى أقل من 0 درجة مئوية.
4. يمنع منعا باتا التركيب والاستخدام في خط الأنابيب تحت الاهتزاز أو التغيرات السريعة في درجة الحرارة المتوسطة.
5. يجب أن تكون ظروف التشغيل متوافقة مع متطلبات مواصفات الأداء.
1. حجم الهيكل يتوافق مع GB / T12221 ، الحجم الصغير ، الوزن الخفيف ، سهل التشغيل.
2.90 درجة يفتح العملية بسرعة ؛تتميز اللوحة بقوة عالية ، مساحة تدفق كبيرة ، مقاومة تدفق صغيرة وتوفير الطاقة.
3. يمكن للوسيط أن يتدفق من كلا جانبي صمام القرص ذو الحافة في أي اتجاه ، والذي يمكن أن يحقق الغرض من التوصيل أو القطع.
4. إن عزم الدوران للعملية صغير ، موفر للعمالة وخفيف الوزن.
5. عدد تجارب الافتتاح والختام أكثر من عشرة آلاف مرة ، مع عمر طويل.
6. يتم تحقيق الختم الكامل ، وتسرب الغاز صفر.
