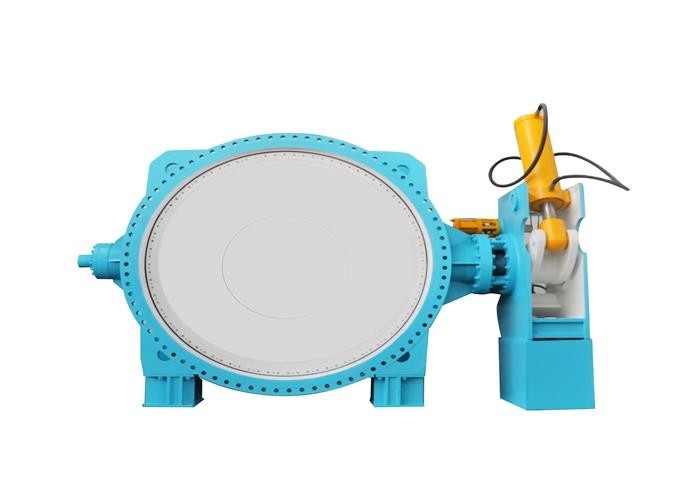

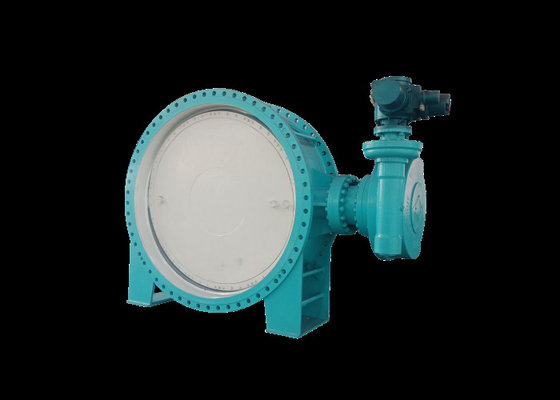

قرص مزدوج غريب الأطوار مادة حديد الدكتايل 1.0Mpa ضغط صمام فراشة ذو حواف

الإستعمال:

تم استخدام الصمام على نطاق واسع في مجالات البتروكيماويات ، وصناعة ght ، والمعادن ، والشحن ، والطاقة ، والتفاح ، وتصريف المياه ، والصيدلة وما إلى ذلك. وتشمل عوامل التدفق جميع الغازات السائلة المسببة للتآكل وغير القابلة للتآكل ، والسائل شبه السائل.يمكنها ضبط وقطع السائل.على أساس صمام الفراشة الأحادي اللامتراكز ، فإن القولبة المحسنة هي أكثر صمام فراشة غريب الأطوار مزدوج الاستخدام.ينحرف هيكل محور جذع الصمام عن مركز القرص ووسط الجسم.يتيح تأثير الانحراف المزدوج للقرص أن ينفصل بسرعة عن المقعد بعد فتح الصمام ، مما يقضي إلى حد كبير على ظاهرة البثق والخدش المفرطة غير الضرورية بين القرص والمقعد ، مما يقلل من مقاومة الفتح ، ويقلل من التآكل ، ويحسن عمر المقعد

ربط الحجم

DN	د	D1	د 2	ب	إل	Z-Φd
400	Φ565	Φ515	Φ480	24.5	216 ± 2	16-Φ28
450	Φ615	Φ565	Φ530	25.5	222 ± 2	20-Φ28
500	Φ670	Φ620	Φ582	26.5	229 ± 2	20-Φ28
600	Φ780	Φ725	Φ682	30	267 ± 2	20-Φ31
700	Φ895	Φ840	Φ794	32.5	292 ± 3	24-Φ31
800	Φ1015	Φ950	Φ901	35	318 ± 3	24-Φ34
900	Φ1115	Φ1050	Φ1001	37.5	330 ± 3	28-Φ34
1000	Φ1230	Φ1160	Φ1112	40	410 ± 3	28-Φ37
1200	Φ1455	Φ1380	Φ 1328	45	470 ± 3	32-Φ40
1400	Φ1675	Φ1590	Φ 1530	46	530 ± 4	36-Φ43
1600	Φ1915	Φ1820	Φ1750	49	600 ± 4	40-Φ49
1800	Φ2115	2020	Φ1950	52	670 ± 4	44-Φ49
2000	Φ 2325	Φ2230	Φ2150	55	760 ± 4	48-Φ49

المعايير الفنية

مادة الجزء الرئيسي

خصائص الصمام

1. يعتمد الصمام على هيكل مزدوج غريب الأطوار ، والذي لديه وظيفة الختم كلما اقترب الصمام من الإغلاق ، وأداء الختم موثوق به.

2. حلقة الختم للوحة الفراشة مصنوعة من حلقة الختم المطاطية من نوع NBR ومثبتة بإحكام على لوحة الفراشة مع لوحة الضغط.بعد فترة من الاستخدام ، يتم تهالك حلقة الختم المطاطية ، ويمكن ضبط ضغط حلقة الختم المطاطية عن طريق شد البراغي وفكها لجعل صمام الفراشة يستمر في الإغلاق دون تسرب وإطالة عمر الخدمة.بعد تثبيت الصمام ، يمكن تعديله بسهولة أو استبداله في خط الأنابيب (دون إزالة الصمام من خط الأنابيب).

3. تتميز لوحة الفراشة بالقوة العالية ، مساحة التدفق الكبيرة ومقاومة التدفق الصغيرة.

4 ، يتم إغلاق عمود الصمام بتغليف مطاطي من النوع O ، وكلما زاد الضغط المتوسط ​​، كان الختم أفضل.بعد ارتداء التغليف ، يمكن الحصول على التعويض من خلال الاستمرار في الضغط على غدة التعبئة.

هيكل ومبدأ العمل

1. الصمام عبارة عن وصلة شفة محرك ترس دودة ، صمام فراشة مزدوج غريب الأطوار ختم ناعم ، أي ، مركز دوران الجذع لمحور قطر جسم الصمام وسطح ختم مقعد الصمام الذي شكل اللامركزية.يتكون الصمام من جسم الصمام ، والقرص ، والساق ، ولوحة الختم ، وحلقة الضغط ، وجهاز تحريك القوقعة وأجزاء أخرى.

2. عملية Cochlear: تدوير عجلة القوقعة اليدوية يجعل ساق الصمام يدور بزاوية 90 درجة ويدفع لوحة الفراشة للدوران بزاوية 90 درجة ، وذلك لتحقيق الفتح أو الإغلاق.نظرًا لأن المنتج عبارة عن هيكل مزدوج غريب الأطوار ، يمكن أن ينتج عنه تأثير CAM في عملية الفتح والإغلاق ، ويقلل من عزم دوران تبديل الصمام ، ويقلل من التآكل بين مقعد الصمام ولوحة الفراشة ، ويطيل عمر خدمة الصمام.

صيانة روتينية

9.1 الوحدة الداخلية: يجب تزييت غرفة التعبئة وفتحها وإغلاقها مرة كل شهر إلى شهرين عند تركيب المنتج في الداخل.

9.2 في الخارج: عند تركيب المنتج في الخارج ، يجب إضافة تدابير وقائية لتجنب تآكل رأس القوقعة المتحرك.يجب تزييت غرفة التعبئة وفتحها وإغلاقها مرة كل شهر إلى شهرين ؛املأ الغرفة مرة أخرى بعد ملء كل مطر وثلج وافتحها وأغلقها مرة واحدة.

9.3 قاع البئر: يجب ملء غرفة التعبئة بالزيت وفتحها وإغلاقها مرة كل شهر إلى شهرين عند تركيب المنتج في قاع البئر ؛بعد كل مطر وثلج ، يجب ضخ مياه الأمطار المخزنة في البئر لمنع المنتجات والرأس المتحرك من الصدأ بعد نقع مياه الأمطار لفترة طويلة.يجب ملء غرفة التعبئة بالزيت وفتحها وإغلاقها مرة واحدة.

9.4 وفقًا لظروف العمل الفعلية المختلفة ، يمكن اختيار مشغلات قوقعة مختلفة.يمكن إغلاق مشغلات القوقعة الخارجية وتحت الأرض ، والتي يجب تحديدها في الطلب.
