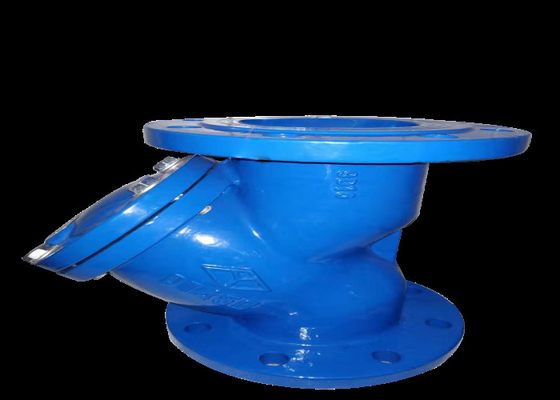

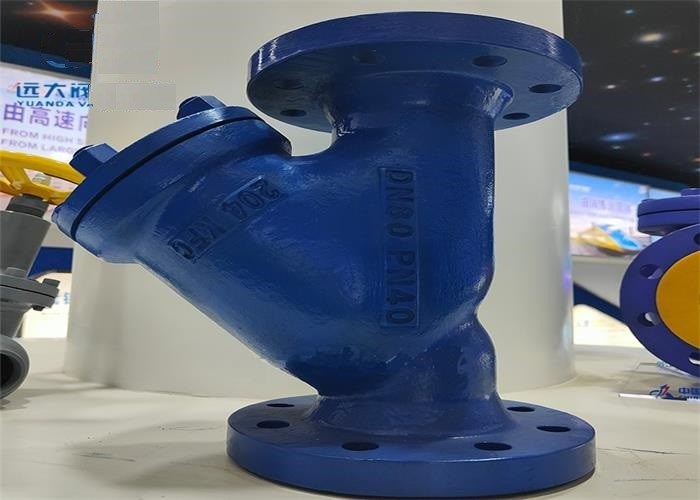

معيار DIN مقاس 100 مم حجم 304 مرشح دقيق صافي شفة نهاية Y صمام مصفاة

الإستعمال:

هذا المنتج مناسب للضغط الاسمي ≤1.6MPa ، ودرجة الحرارة 0 ° C ~ 120 ° C / 0 ° C ~ 200 ° C ماء ، ≤0.2MPa بخار مشبع ، خط أنابيب النفط ، يمكنه تصفية الأوساخ ، هطول الأمطار ، الصدأ وغيرها من الحطام في متوسط.

المرشح من النوع Y عبارة عن جهاز مرشح لا غنى عنه لنقل نظام خطوط الأنابيب المتوسطة.عادةً ما يتم تثبيت مرشح من النوع Y عند مدخل صمام تنفيس الضغط أو صمام تنفيس الضغط أو صمام مستوى الماء أو أي معدات أخرى لإزالة الشوائب في الوسط لحماية الاستخدام العادي للصمامات والمعدات.يتميز مرشح النوع Y بهيكل متقدم ، ومقاومة منخفضة ، وسهل التفريغ وما إلى ذلك.يمكن أن يكون الوسيط القابل للتطبيق من النوع Y هو الماء والنفط والغاز.

مادة الجزء الرئيسي

حجم الاتصال

المعايير الفنية

مبدأ العمل

الصمام من الوسط إلى المدخل ، من خلال شاشة المرشح لتحقيق الغرض من الترشيح ، من تدفق المخرج إلى الخارج.

خصائص الصمام

1. شكل بسيط ، تكنولوجيا تصنيع جيدة ، مجموعة واسعة من التطبيقات ، سهلة التركيب.

2. هيكل معقول ومضغوط ، المظهر الكامل ، في العمل يمكن تصفية الشوائب في الوسط.

3. يمكن للوسيط أن يتدفق من اتجاه مدخل الصمام ، ويترشح من خلال شاشة المرشح ، ويتدفق من المخرج لتحقيق الغرض من الترشيح.

التخزين والتركيب والاحتياطات

1. يتم تثبيت هذا المنتج على خط الأنابيب لتصفية أشتات في خط الأنابيب وحماية التشغيل العادي للصمامات أو المعدات.

2. يجب تركيب المجازة الجانبية على خطوط الأنابيب لتركيب المنتج.

3. يجب تنظيف تجويف الأنبوب والصمام قبل التركيب.

4. يجب ألا يتعرض الصمام لقوى خارجية كبيرة بعد التركيب.

5. عندما تكون درجة الحرارة المحلية الدنيا أقل من 4 ℃ ، يجب أخذ حماية العزل.حيث يجب استخدام الصمام الطرفي مع الأنبوب أو تسخين الغلاف لمنع درجة حرارة جدار الأنبوب أقل من 0 درجة مئوية.

6. يمنع منعا باتا التركيب والاستخدام في خط الأنابيب تحت الاهتزاز أو التغيير السريع لدرجة الحرارة المتوسطة.

7. عادة ما يتم تثبيت المنتج عند مدخل صمام تخفيض الضغط وصمام التحكم الهيدروليكي وغيرها من المعدات.يجب أن يكون موضع التثبيت 6-10 أضعاف قطر الصمام المحمي ، ويجب أن يكون اتجاه تدفق الوسيط متسقًا مع اتجاه السهم لجسم الصمام ؛خلاف ذلك ، لا يتم تحقيق وظيفة المرشح.
