تفاصيل المنتج:
شروط الدفع والشحن:
|

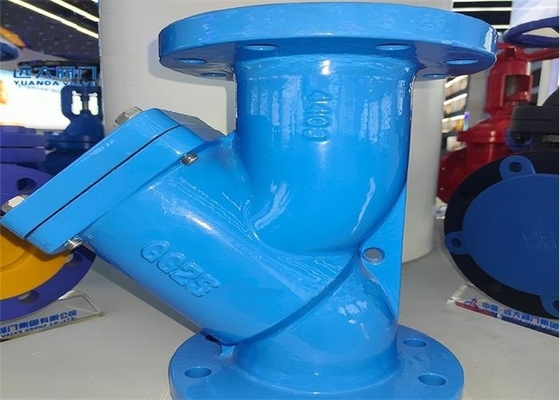

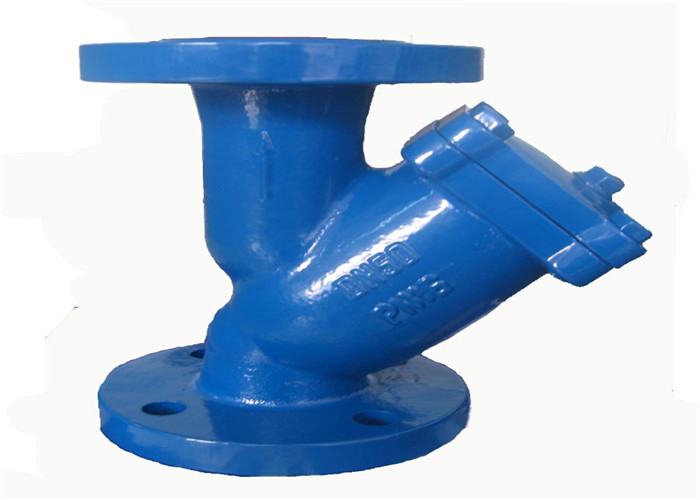

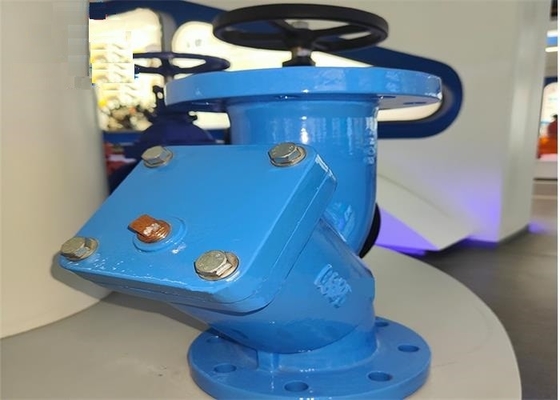

| اسم المنتج: | صمام مصفاة Y | اسم: | صمام تصفية شفة |
|---|---|---|---|
| اتصال: | نهاية شفة | بحجم: | DN50 ~ DN200 |
| اللون: | الأزرق ، طلب الزبون | مش: | 10 ~ 100 |
| وسائل الإعلام: | الماء والنفط والغاز | ضغط: | ضغط متوسط |
| تسليط الضوء: | نهاية شفة y صمام مصفاة,100mm حجم y مصفاة صمام,هيكل مدمج y نوع صمام مصفاة |
||
هذا المنتج مناسب للضغط الاسمي ≤1.6MPa ، ودرجة الحرارة 0 ° C ~ 120 ° C / 0 ° C ~ 200 ° C ماء ، ≤0.2MPa بخار مشبع ، خط أنابيب النفط ، يمكنه تصفية الأوساخ ، هطول الأمطار ، الصدأ وغيرها من الحطام في متوسط.
| بحجم | إل | د | D1 | د 2 | فرنك بلجيكي | Z-φd |
| 2＂ | 230 | 165 | 125 | 99 | 20-3 | 4-φ19 |
| 2.5＂ | 290 | 185 | 145 | 118 | 20-3 | 4-φ19 |
| 3＂ | 310 | 200 | 160 | 132 | 22-3 | 8-φ19 |
| 4＂ | 350 | 220 | 180 | 156 | 24-3 | 8-φ19 |
| 5＂ | 400 | 250 | 210 | 184 | 26-3 | 8-φ19 |
| 6＂ | 480 | 285 | 240 | 211 | 26-3 | 8-φ23 |
| 8＂ | 600 | 340 | 295 | 266 | 30-3 | 12-φ23 |
| 10＂ | 730 | 405 | 355 | 310 | 32-3 | 12-φ28 |
| 12＂ | 850 | 460 | 410 | 370 | 32-3 | 12-φ28 |
| جزء اسم | مواد |
| الجسم ، بونيه | GG25 / GGG40.3 |
| منقي | 304 |
| بولت ، الجوز | 25/35 |
| نهاية شفة | BS EN1092-2 |
| الكشف والاختبار | BS EN 12266 |
| الضغط الاسمي | 1.6 ميجا باسكال |
| اختبار الجحيم (الماء) | 2.4 ميجا باسكال |
| درجة حرارة مناسبة | درجة الحرارة ≤ 200 ℃ |
| الضغط المناسب | الضغط <1.6 ميجا باسكال. |
| وسط مناسب | زيت بخار الماء |
الصمام من الوسط إلى المدخل ، من خلال شاشة المرشح لتحقيق الغرض من الترشيح ، من تدفق المخرج إلى الخارج.
1. شكل بسيط ، تكنولوجيا تصنيع جيدة ، مجموعة واسعة من التطبيقات ، سهلة التركيب.
2. هيكل معقول ومضغوط ، المظهر الكامل ، في العمل يمكن تصفية الشوائب في الوسط.
3. يمكن للوسيط أن يتدفق من اتجاه مدخل الصمام ، ويترشح من خلال شاشة المرشح ، ويتدفق من المخرج لتحقيق الغرض من الترشيح.
1. يتم تثبيت هذا المنتج على خط الأنابيب لتصفية أشتات في خط الأنابيب وحماية التشغيل العادي للصمامات أو المعدات.
2. يجب تركيب المجازة الجانبية على خطوط الأنابيب لتركيب المنتج.
3. يجب تنظيف تجويف الأنبوب والصمام قبل التركيب.
4. يجب ألا يتعرض الصمام لقوى خارجية كبيرة بعد التركيب.
5. عندما تكون درجة الحرارة المحلية الدنيا أقل من 4 ℃ ، يجب أخذ حماية العزل.حيث يجب استخدام الصمام الطرفي مع الأنبوب أو تسخين الغلاف لمنع درجة حرارة جدار الأنبوب أقل من 0 درجة مئوية.
6. يمنع منعا باتا التركيب والاستخدام في خط الأنابيب تحت الاهتزاز أو التغيير السريع لدرجة الحرارة المتوسطة.
7. عادة ما يتم تثبيت المنتج عند مدخل صمام تخفيض الضغط وصمام التحكم الهيدروليكي وغيرها من المعدات.يجب أن يكون موضع التثبيت 6-10 أضعاف قطر الصمام المحمي ، ويجب أن يكون اتجاه تدفق الوسيط متسقًا مع اتجاه السهم لجسم الصمام ؛خلاف ذلك ، لا يتم تحقيق وظيفة المرشح.
