تفاصيل المنتج:
شروط الدفع والشحن:
|

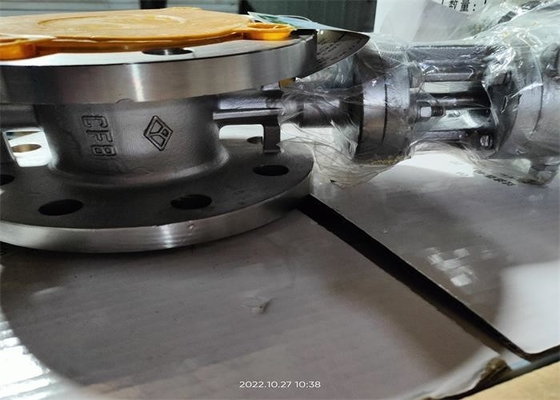

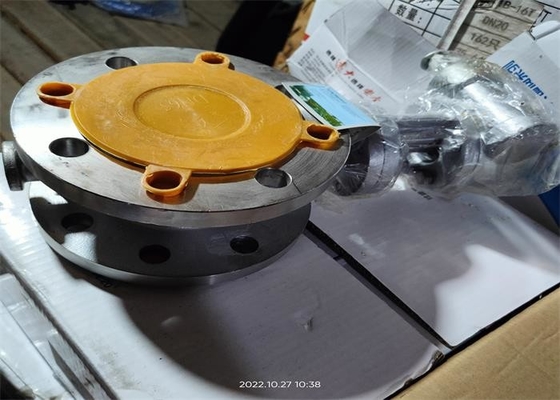

| اسم المنتج: | صمام الفراشة ذو الحواف | ضغط العمل: | ≤1.6 ميجا باسكال |
|---|---|---|---|
| وسط مناسب: | الوسائط المسببة للتآكل مثل الماء والبخار والزيت وحمض النيتريك | مادة الجسم: | ستانلس ستيل |
| مادة القرص: | 304 من الفولاذ المقاوم للصدأ | بحجم: | DN50 ~ DN1200 |
| الاتصال: | شفة نهاية RF | اللون: | وجه الجسم |
| تسليط الضوء: | صمام الفراشة ذو الحواف المعدنية,صمام الفراشة ذو الحواف المتوسطة,صمام الفراشة ذو الحواف 500 مم |
||

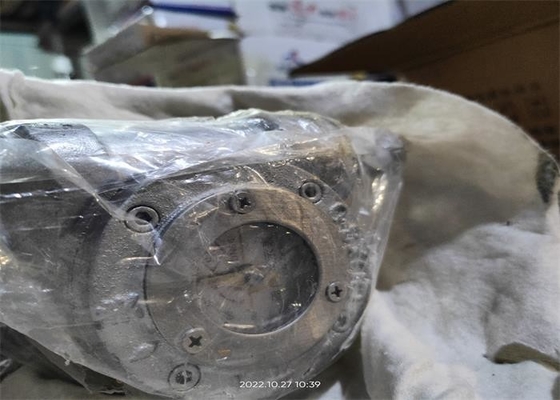

الصمام هو محرك كهربائي أو محرك دودي ، وصلة شفة ، تنفيذ معيار JB / T 8527 ، ثلاثة صمامات فراشة غريب الأطوار هي محور دوران لوحة الفراشة (محور جذع الصمام) وسطح ختم لوحة الفراشة للانحراف ، محور دوران مقعد الصمام وشكل محور مسار تدفق جسم الصمام زاوية.يتكون الصمام من جسم الصمام ، ولوحة الفراشة ، وساق الصمام ، وحلقة ختم لوحة الفراشة ، وحلقة ضغط لوحة الفراشة ، والدعم ، وغطاء النهاية وأجزاء أخرى
عملية كهربائية أو قوقعة لتدوير STEM 90 درجة وقيادة القرص 90 درجة للفتح أو الإغلاق.
نظرًا لأن المنتج عبارة عن هيكل ثلاثي الأطوار ، يمكن أن ينتج عنه تأثير CAM في عملية الفتح والإغلاق ، ويقلل من عزم دوران تبديل الصمام ، ويقلل من التآكل بين المقعد ولوحة الفراشة ، ويطيل عمر خدمة الصمام
| يكتب | بحجم | جدول البيانات | |||||||
| إل | د | د1 | د2 | ح1 | ح2 | فرنك بلجيكي | Z-Φd | ||
| D343W- 10 ص | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ23 | |
| 206 | 152 | 335 | 295 | 265 | 211.5 | 350 | 24-2 | 8-Φ22 | |
| 256 | 165 | 395 | 350 | 320 | 248.5 | 400 | 26-2 | 12-Φ22 | |
| 304 | 178 | 445 | 400 | 370 | 284 | 438 | 26-2 | 12-Φ22 | |
| 354 | 190 | 505 | 460 | 429 | 315 | 499 | 26-2 | 16-Φ22 | |
| 404 | 216 | 565 | 515 | 480 | 346 | 527 | 26-2 | 16-Φ26 | |
| 454 | 222 | 615 | 565 | 530 | 377 | 554 | 28-2 | 20-Φ26 | |
| 506 | 229 | 670 | 620 | 582 | 417 | 602 | 28-2 | 20-Φ26 | |
| 606 | 267 | 780 | 725 | 682 | 487 | 655 | 34-2 | 20-Φ30 | |
| نهاية شفة | GB / T 9113 |
| وجها لوجه | GB / T 12221 |
| الضغط الاسمي | 1.0،1.6 ميجا باسكال |
| درجة حرارة مناسبة | -29 ～ 425 ℃ |
| وسط مناسب | السوائل المسببة للتآكل مثل الماء والزيت والبخار وحمض النيتريك. |
| جزء اسم | مواد |
| الجسم ، القرص ، نير ، غدة التعبئة ، غطاء النهاية | CF8 |
| عمود الصمام ، دبوس أسطواني | F304 |
| حلقة ختم لوحة الفراشة | 304 + XB450 |
| السحابات في الجسم | 35/45 |
| براغي وصواميل وغسالات توصيل أخرى | 201 |
1. يعتمد الصمام على ثلاثة هيكل غريب الأطوار ، مع وظيفة إحكام أكثر إحكامًا ، وأداء الختم موثوق به.
2. تعتمد حلقة إحكام اللوح على شكل فراشة على تركيبة لوحة متعددة الطبقات من الجرافيت المرن وصفيحة الفولاذ المقاوم للصدأ ، مقاومة التآكل المتوسطة ، التآكل ، الصيانة المجانية ، عمر الخدمة الطويل.
3. سطح الختم لجسم الصمام هو تكنولوجيا معالجة الجسم ، مقاومة للتآكل والتآكل المتوسط ، صيانة مجانية ، عمر خدمة طويل.
4. قوة عالية من لوحة الفراشة ، مساحة تدفق كبيرة ، مقاومة تدفق صغيرة.
5 ، يتم غلق عمود الصمام بتغليف مرن من الجرافيت ، وكلما زاد الضغط المتوسط ، كان الختم أفضل.يمكن تعويض تآكل العبوة من خلال الاستمرار في ضغط غدة التعبئة.
1. يجب تخزين هذا المنتج في مستودع جاف ويمنع منعا باتا تخزينه في الهواء الطلق.
2. يجب أن يكون اتجاه التدفق المتوسط متسقًا مع اتجاه السهم على جسم الصمام عند تركيب الصمام.
3. يجب إجراء اختبار الضغط قبل التثبيت ، ويمكن تثبيته بعد اجتياز الاختبار.
4. يجب تنظيف تجويف الأنبوب والصمام قبل التركيب.
5. يجب ألا يتعرض المنتج لقوة خارجية كبيرة بعد التثبيت.
6. يجب أن تستوفي شروط التشغيل المتطلبات الفنية في مواصفات الأداء.
7. اضبط كتيفة الصمام إذا لزم الأمر.
8. التخزين طويل الأمد ، الصيانة الدورية.
9. بشكل عام ، لا يُسمح بفتح غطاء الصندوق الكهربائي والمحرك والأجزاء الأخرى المغلقة في الهواء الطلق في الأيام الممطرة.عند فتح غطاء الصندوق الكهربائي ، يجب قطع التيار الكهربائي أولاً
