تفاصيل المنتج:
شروط الدفع والشحن:
|

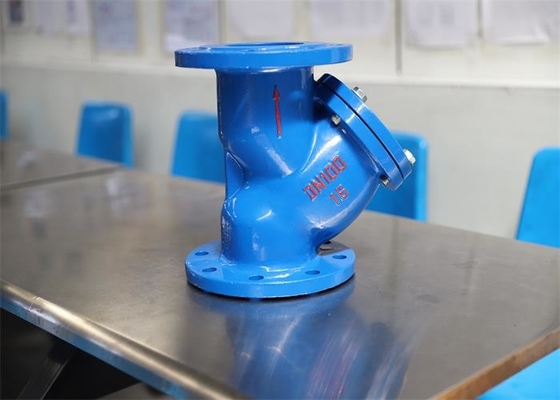

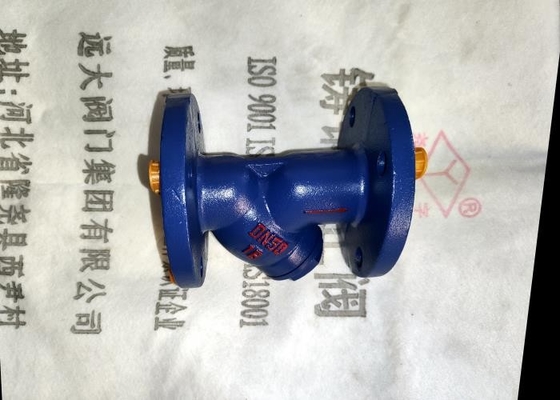

| اسم المنتج: | صمام مصفاة Y | اتصال: | نهاية شفة |
|---|---|---|---|
| اللون: | طلب الزبون أزرق | يكتب: | Y نوع مصفاة. |
| بحجم: | DN40 ~ DN200 | مادة الجسم: | الحديد الزهر |
| ضغط: | 1.0 ~ 1.6 ميجا باسكال | درجة حرارة الوسائط: | ≤200 |
| تسليط الضوء: | dn40 y نوع مصفاة صمام,هيكل قصير y نوع صمام مصفاة,نهاية شفة اتصال y صمام مصفاة |
||
ميزات الصمام:
1. شكل بسيط ، تكنولوجيا تصنيع جيدة ، نطاق تطبيق واسع ، سهل التركيب.
2. الهيكل المعقول والمدمج ، المظهر الكامل ، يمكنه تصفية الشوائب في الوسط في العمل.
3. يمكن للوسيط أن يتدفق عبر اتجاه مدخل الصمام ، ويتم التصفية من خلال الفلتر ، ويتدفق من المخرج لتحقيق الغرض من الترشيح
| يكتب | DN | الحجم (مم) | |||||||
| L (طويل) | L (قصير) | د | د1 | د2 | bf (طويل) | bf (قصير) | Z-Φd | ||
GL41H-16 GL41أH-16
| 32 | 180 | 135 | 100 | 78 | 17-2 | 4-Φ18 | ||
| 40 | 220 | 170 | 145 | 110 | 85 | 17-2 | 19-3 | 4-Φ18 | |
| 50 | 240 | 170 | 160 | 125 | 100 | 19-2 | 19-3 | 4-Φ18 | |
| 65 | 280 | 195 | 180 | 145 | 120 | 19-2 | 19-3 | 4-Φ18 | |
| 80 | 320 | 240 | 195 | 160 | 135 | 21-2 | 19-3 | 8-Φ18 | |
| 100 | 380 | 270 | 215 | 180 | 155 | 26-2 | 19-3 | 8-Φ18 | |
| 125 | 440 | 290 | 245 | 210 | 185 | 26-2 | 21-3 | 8-Φ18 | |
| 150 | 480 | 345 | 280 | 240 | 210 | 27-2 | 21-3 | 8-Φ23 | |
| 200 | 600 | 460 | 335 | 295 | 265 | 29-2 | 21-3 | 12-Φ23 | |
| 250 | 605 | 405 | 355 | 320 | 31-2 | 12-Φ25 | |||
| 300 | 635 | 460 | 410 | 375 | 33-3 | 12-Φ25 | |||
| 350 | 696 | 520 | 470 | 435 | 37-3 | 16-Φ25 | |||
| 400 | 790 | 580 | 525 | 485 | 39-3 | 16-Φ30 | |||
| 450 | 850 | 640 | 585 | 545 | 44-4 | 20-Φ30 | |||
| جزء اسم | مواد |
| الجسم ، بونيه | HT200 / QT450-10 |
| منقي | 201/304 |
| بولت ، الجوز | 25/35 |
1. يتم تثبيت هذا المنتج على خط الأنابيب لتصفية الشوائب في خط الأنابيب وحماية التشغيل العادي للصمامات أو المعدات.
2. تجاوز الأنبوب لتثبيت المنتج.
3. يجب تنظيف تجويف الأنبوب والصمام قبل التركيب.
4. يجب ألا يتعرض الصمام لقوة خارجية كبيرة بعد التثبيت.
5. عندما تكون درجة الحرارة المحلية الدنيا أقل من 4 ℃ ، يجب عمل حماية عازلة.كصمام طرفي ، يجب تسخينه بأنبوب أو سترة لمنع درجة حرارة جدار الأنبوب من الانخفاض إلى أقل من 0 درجة مئوية.
6. يمنع منعا باتا التركيب والاستخدام في خط الأنابيب تحت الاهتزاز أو التغيرات السريعة في درجة الحرارة المتوسطة.
7. عادة ما يتم تثبيت المنتج عند مدخل صمام تخفيض الضغط وصمام التحكم الهيدروليكي وغيرها من المعدات.يجب أن يكون موضع التثبيت من 6 إلى 10 مرات من قطر صمام الحماية ، ويجب أن يكون اتجاه تدفق الوسيط متسقًا مع اتجاه السهم على جسم الصمام ؛خلاف ذلك ، لا يمكن تحقيق تأثير الترشيح.
8. يجب تنظيف تجويف الأنبوب والصمام قبل التركيب.تكون دورة التنظيف في غضون 3 سنوات بعد التركيب والاستخدام على النحو التالي ، ومرة واحدة في السنة بعد 3 سنوات.
1.هذا المنتج مناسب للضغط الاسمي ≤ 1.6mpa ، ودرجة الحرارة 0 ~ 120 ℃ ماء ، ≤ 0.2 ميجا باسكال بخار مشبع ، خط أنابيب النفط ، يمكنه تصفية الأوساخ ، هطول الأمطار ، الصدأ وغيرها من الحطام في الوسط
2. الصمام من الوسط إلى المدخل ، من خلال الفلتر لتحقيق الغرض من الترشيح ، والتدفق من المخرج
· الضغط الاسمي: 1.6 ميجا باسكال
القطر الاسمي: DN32-450mm
· درجة حرارة ومتوسطة قابلة للتطبيق:
· المادة الرئيسية هي الحديد الزهر الرمادي ، ودرجة الحرارة المطبقة 0 ~ 120 ℃ ، الوسيط المطبق: الماء ، بخار ≤ 1.0mpa ، المنتجات النفطية ؛
· المادة الرئيسية هي حديد الدكتايل ، درجة الحرارة المطبقة 0 ~ 200 ℃ ، الوسيط المطبق: الماء ، بخار ≤ 1.0mpa ، المنتجات النفطية ؛
· التصميم والتصنيع: يشير GB / T12233 إلى صمام الكرة الأرضية الحديدي العالمي وصمام فحص الرفع
· طول الهيكل: طول هيكل الصمام المعدني GB / T12221 أو معيار الشركة الصانعة
· نهاية التوصيل: JB / T 78 شفة متكاملة من الحديد الزهر
· الفحص والاختبار: اختبار ضغط الصمام الصناعي GB / T13927
