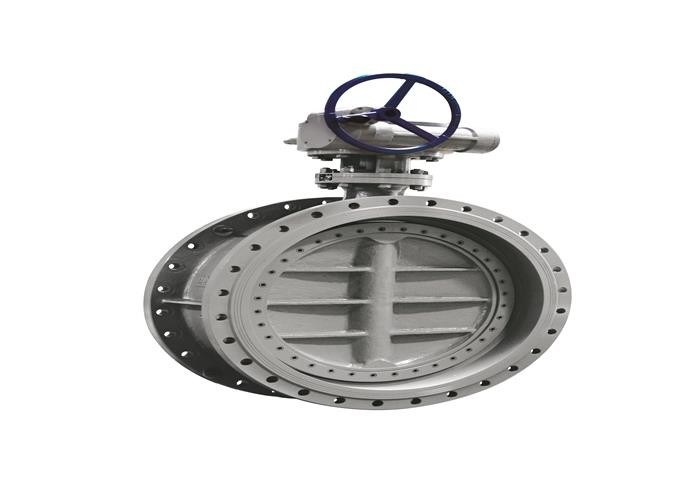

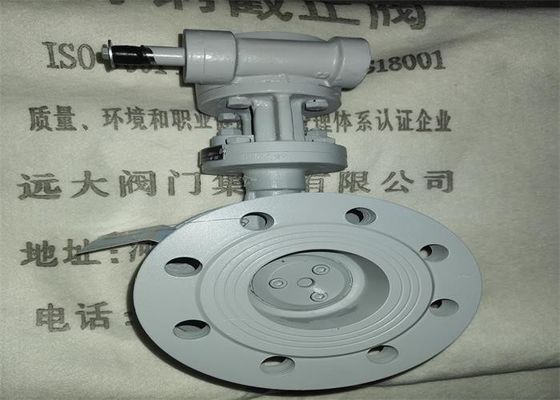

Dn800 0.6mpa حواف فراشة صمام الكربون الصلب الجسم بخار متوسط

Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium
Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium

صورة كبيرة :  Dn800 0.6mpa حواف فراشة صمام الكربون الصلب الجسم بخار متوسط

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Yuancheng
رقم الموديل: D343H-6C
شروط الدفع والشحن:
الحد الأدنى لكمية: 10 قطع
الأسعار: Negotiable
تفاصيل التغليف: 1200 * 1100 * 1100 تصدير علب خشبية خالية من التبخير
وقت التسليم: 5-8 أيام عمل
شروط الدفع: تي / ت
القدرة على العرض: 100000 قطعة شهريا
اتصل
مفصلة وصف المنتج
اسم المنتج: صمام الفراشة ذو الحواف مادة المنتج: الكربون الصلب wcb
قوة: عنفة مادة القرص: WCB
مادة المقعد: ستانلس ستيل متوسط: بخار الماء
اللون: رمادي ، الزبون ضغط: 1.0 / 0.6 ميجا باسكال
تسليط الضوء:

صمام فراشة ذو حواف dn800

,

صمام فراشة بشفة 0.6mpa

,

نوع شفة صمام فراشة الكربون الصلب

PN1.6 MPA جسم وأقراص من الصلب الكربوني ، صمام فراشة ذو حواف





استعمال:



يمكن استخدام الصمام في خط الأنابيب أو معدات لإغلاق وتوصيل وتنظيم التدفق



حجم الاتصال:



يكتب

DN

 الحجم (㎜)

وزن

(كلغ)
إل ح H1 أ 1 ب 1 د د1 Z × Φd
D343H-6C 50 108 112 350 180 200 140 110 4 × Φ18 17
65 112 115 370 180 200 160 130 4 × Φ18 20
80 114 120 380 180 200 190 150 8 × Φ18 23
100 127 138 420 180 200 210 170 8 × Φ18 22.7
125 140 164 460 180 200 240 200 8 × Φ18 40
150 140 175 555 270 280 265 225 8 × Φ22 46
200 152 208 605 270 280 320 280 8 × Φ22 78.6
250 165 243 680 270 280 375 335 12 × Φ22 95
300 178 283 800 380 420 440 395 12 × Φ22 124
350 190 310 835 380 420 490 445 16 × Φ22 171
400 216 340 915 450 470 540 495 16 × Φ26 205
450 222 380 960 450 470 595 550 20 × Φ26 338
500 229 410 1020 480 490 645 600 20 × Φ26 360
600 267 470 1225 640 660 755 705 20 × Φ30 540
700 292 550 1355 640 660 860 810 24 × Φ30 580
800 318 640 1470 640 660 975 920 24 × Φ33 700
900 330 710 1545 850 900 1075 1020 28 × Φ33 1050
1000 410 770 1795 850 900 1175 1120 28 × Φ36 1500
1200 470 890 1965 850 900 1405 1340 32 × Φ39 2000
1400 530 920 2380     1630 1560 36 × Φ42 3000
1600 600 1085 2956     1820 1760 40 × Φ48 4700
1800 670 1230 3221     2045 1970 44 × Φ48 6500
2000 760 1350 3485     2265 2180 48 × Φ48 8700



يكتب

DN

 الحجم (㎜)

وزن

(كلغ)
إل ح H1 أ 1 ب 1 د د1 Z × Φd
D343H-10C 50 108 112 350 180 200 165 125 4 × Φ18 17
65 112 115 370 180 200 185 145 4 × Φ18 20
80 114 120 380 180 200 200 160 8 × Φ18 23
100 127 138 420 180 200 220 180 8 × Φ18 22.7
125 140 164 460 180 200 250 210 8 × Φ18 40
150 140 175 555 270 280 285 240 8 × Φ22 46
200 152 208 605 270 280 340 295 8 × Φ22 78.6
250 165 243 680 270 280 395 350 12 × Φ22 95
300 178 283 800 380 420 445 400 12 × Φ22 124
350 190 310 835 380 420 505 460 16 × Φ22 171
400 216 340 915 450 470 565 515 16 × Φ26 205
450 222 380 960 450 470 615 565 20 × Φ26 338
500 229 410 1020 480 490 670 620 20 × Φ26 360
600 267 470 1225 640 660 780 725 20 × Φ30 540
700 292 550 1355 640 660 895 840 24 × Φ30 580
800 318 640 1470 640 660 1015 950 24 × Φ33 700
900 330 710 1545 850 900 1115 1050 28 × Φ33 1050
1000 410 770 1795 850 900 1230 1160 28 × Φ36 1500
1200 470 890 1965 850 900 1455 1380 32 × Φ39 2000
1400 530 920 2380     1675 1590 36 × Φ42 3000
1600 600 1085 2956     1915 1820 40 × Φ48 4700
1800 670 1230 3221     2115 2020 44 × Φ48 6500
2000 760 1350 3485     2325 2230 48 × Φ48 8700

مادة الجزء الرئيسي



جزء اسم مواد
الجسم ، القرص ، نير WCB
إيقاف 2 كر 13
يا الدائري 430 + الجرافيت والأسبستوس ،



ميزات الصمام:



الصمام عبارة عن محرك دودي ، وصلة شفة ، معيار تصميم JB / T 8527 ، ثلاثة غرابة

صمام الفراشة الذي محور دوران لوحة الفراشة (المحور الجذعي) وسطح ختم لوحة الفراشة للانحراف ، ودوران المقعد

يشكل المحور ومحور قناة تدفق جسم الصمام زاوية.يتكون الصمام من جسم الصمام ولوحة الفراشة وساق الصمام ولوحة الفراشة

حلقة الختم ، حلقة ضغط لوحة الفراشة ، القوس ، غطاء النهاية ، وأجزاء أخرى.

2. من خلال عملية القوقعة ، يدور ساق الصمام بزاوية 90 درجة ولوحة الفراشة تدور 90 درجة ، وذلك لتحقيق الفتح

تشغيل أو إيقاف.نظرًا لأن المنتج يتكون من ثلاثة هيكل غريب الأطوار ، فإنه يمكن أن ينتج تأثير CAM في عملية الفتح والإغلاق

يجب ، تقليل عزم تبديل الصمام ، وتقليل التآكل بين المقعد ولوحة الفراشة ، وإطالة الصمام

عمر الخدمة.



المعايير الفنية



· الضغط الاسمي: 0.6 ، 1.0 ، 1.6 ، 2.5 ميجا باسكال

· القطر الاسمي: DN50-DN2000mm

· درجة حرارة ومتوسطة قابلة للتطبيق:

· المادة الرئيسية هي WCB من الصلب الكربوني ، ودرجة حرارة مناسبة -29 ~ 425 ℃ ، وسيط مناسب: ماء ، زيت ، بخار.

· تصميم وتصنيع: صمام الفراشة المعدني JB / T 8527

· طول الهيكل: طول هيكل الصمام المعدني GB / T 12221

· نهاية التوصيل: شفة أنبوب فولاذي متكامل GB / T 9113

· الفحص والاختبار: فحص واختبار الصمام GB / T 13927



الأمور التي تحتاج إلى الاهتمام:





1. يتم حفظ هذا الصمام في مستودع جاف ، ويمنع منعا باتا تخزينه في الهواء الطلق.

2. تخزين طويل الأمد ، صيانة دورية.

3. الصمام مثبت على خط الأنابيب الأفقي أو العمودي ، ولكن يجب أن يكون من السهل فتحه وإغلاقه.

4. قبل التثبيت ، يجب إجراء اختبار الضغط لتلبية المتطلبات قبل التثبيت.

5. يجب تنظيف تجويف الأنبوب والصمام قبل التركيب.

6. يجب ألا يتعرض الصمام لقوة خارجية كبيرة بعد التركيب.

7. يجب أن يكون اتجاه التدفق المتوسط ​​متسقًا مع اتجاه السهم لجسم الصمام أثناء التثبيت.

8. يجب أن تستوفي شروط التشغيل المتطلبات الفنية في مواصفات الأداء.



Dn800 0.6mpa حواف فراشة صمام الكربون الصلب الجسم بخار متوسط 0Dn800 0.6mpa حواف فراشة صمام الكربون الصلب الجسم بخار متوسط 1Dn800 0.6mpa حواف فراشة صمام الكربون الصلب الجسم بخار متوسط 2Dn800 0.6mpa حواف فراشة صمام الكربون الصلب الجسم بخار متوسط 3Dn800 0.6mpa حواف فراشة صمام الكربون الصلب الجسم بخار متوسط 4
