تفاصيل المنتج:
شروط الدفع والشحن:
|

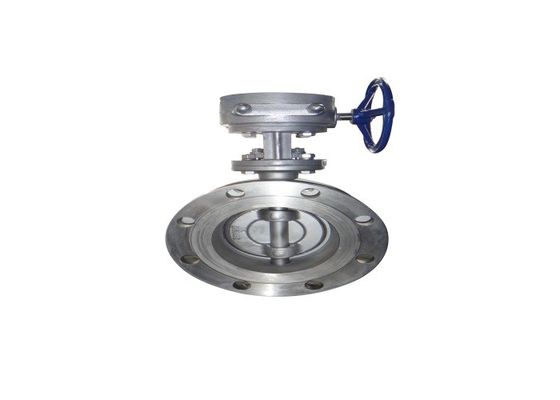

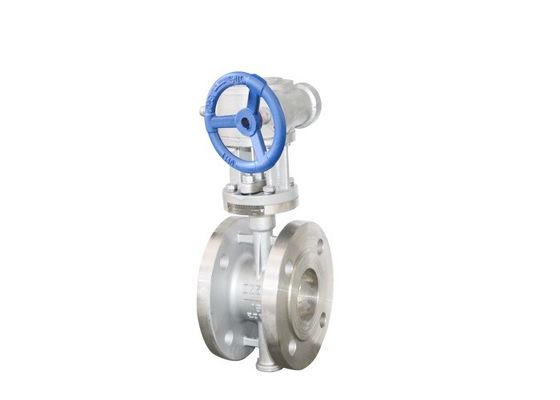

| اسم المنتج: | صمام الفراشة ذو الحواف | مادة المنتج: | ستانلس ستيل |
|---|---|---|---|
| قوة: | عنفة | متوسط: | الماء والبخار والسوائل المسببة للتآكل |
| مادة القرص: | ستانلس ستيل | مادة المقعد: | ستانلس ستيل |
| اللون: | لون المواد | ضغط: | 1.0 / 1.6 ميجا باسكال |
| تسليط الضوء: | نوع شفة صمام فراشة dn300,نوع شفة صمام فراشة الفولاذ المقاوم للصدأ,صمام فراشة شفة dn300 |
||
يمكن استخدام الصمام في خط الأنابيب ومعدات الوسائط المسببة للتآكل لمنع وختم وتنظيم معدل التدفق ، ووضع الفتح بالكامل ، ويجب ألا يزيد معدل التدفق للوسط في خط الأنابيب عن 5 متر / ثانية
| يكتب | DN | بحجم | |||||||
| إل | د | د1 | د2 | ح1 | ح2 | فرنك بلجيكي | Z-Φd | ||
| D343W-16P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ22 | |
| 206 | 152 | 335 | 295 | 265 | 211.5 | 350 | 24-2 | 12-Φ23 | |
| 256 | 165 | 405 | 355 | 320 | 248.5 | 400 | 26-2 | 12-Φ26 | |
| 304 | 178 | 460 | 410 | 375 | 284 | 438 | 28-2 | 12-Φ26 | |
| 354 | 190 | 520 | 470 | 435 | 315 | 499 | 30-2 | 16-Φ26 | |
| 404 | 216 | 580 | 525 | 480 | 346 | 527 | 32-2 | 16-Φ30 | |
| 454 | 222 | 640 | 585 | 548 | 377 | 554 | 34-2 | 20-Φ30 | |
| 506 | 229 | 715 | 650 | 609 | 417 | 602 | 36-4 | 20-Φ33 | |
| 606 | 267 | 840 | 770 | 720 | 487 | 655 | 38-5 | 20-Φ36 | |
| جزء اسم | مواد |
| الجسم ، القرص ، نير ، الغدة ، غطاء النهاية | CF8 |
| عمود الصمام ، دبوس أسطواني | F304 |
| حلقة ختم لوحة الفراشة | 304 + XB450 |
| السحابات في الجسم | 35/45 |
| براغي وصواميل وغسالات توصيل أخرى | 201 |
· الضغط الاسمي: 1.0 ، 1.6 ميجا باسكال
· القطر الاسمي: DN50-DN600mm
· درجة حرارة ومتوسطة قابلة للتطبيق:
· المادة الرئيسية هي الفولاذ المقاوم للصدأ CF8 ، درجة حرارة مناسبة -29 ~ 425 ℃ ، وسيط مناسب: الماء ، الزيت ، البخار وحمض النيتريك السائل المسبب للتآكل.
· تصميم وتصنيع: صمام الفراشة المعدني JB / T 8527
· طول الهيكل: طول هيكل الصمام المعدني GB / T 12221
· نهاية التوصيل: شفة أنبوب فولاذي متكامل GB / T 9113
· الفحص والاختبار: فحص واختبار الصمام GB / T 13927
1. يعتمد الصمام على ثلاثة هيكل غريب الأطوار ، مع وظيفة إحكام أكثر إحكامًا ، وأداء الختم موثوق به.
2. تعتمد حلقة إحكام اللوح على شكل فراشة على تركيبة لوحة متعددة الطبقات من الجرافيت المرن وصفيحة الفولاذ المقاوم للصدأ ، مقاومة التآكل المتوسطة ، التآكل ، الصيانة المجانية ، عمر الخدمة الطويل.
3. سطح الختم لجسم الصمام هو تكنولوجيا معالجة الجسم ، مقاومة للتآكل المتوسط والتآكل ، صيانة مجانية ، عمر خدمة طويل.
4. قوة عالية من لوحة الفراشة ، مساحة تدفق كبيرة ، مقاومة تدفق صغيرة.
5 ، يتم إغلاق عمود الصمام بتغليف مرن من الجرافيت ، وكلما زاد الضغط المتوسط ، كان الختم أفضل.يمكن تعويض تآكل العبوة من خلال الاستمرار في ضغط غدة التعبئة.
1. يجب تخزين هذا المنتج في مستودع جاف ويمنع منعا باتا تخزينه في الهواء الطلق.
2. يجب أن يكون اتجاه التدفق المتوسط متسقًا مع اتجاه السهم على جسم الصمام عند تركيب الصمام.
3. يجب إجراء اختبار الضغط قبل التركيب ، ويمكن تثبيته بعد اجتياز الاختبار.
4. يجب تنظيف تجويف الأنبوب والصمام قبل التركيب.
5. يجب ألا يتعرض المنتج لقوة خارجية كبيرة بعد التثبيت.
6. يجب أن تستوفي شروط التشغيل المتطلبات الفنية في مواصفات الأداء.
7. اضبط كتيفة الصمام إذا لزم الأمر.
8. التخزين طويل الأمد ، الصيانة الدورية.
