تفاصيل المنتج:
شروط الدفع والشحن:
|

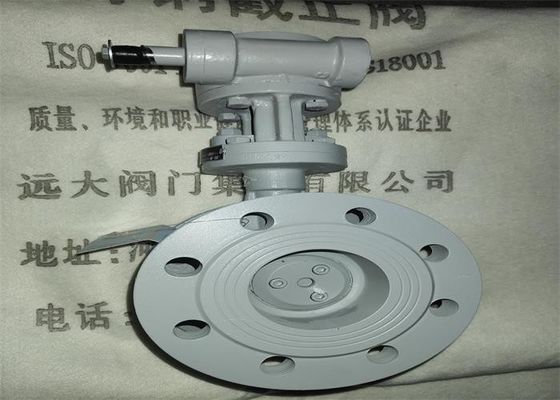

| اسم المنتج: | صمام الفراشة ذو الحواف | قوة: | عنفة |
|---|---|---|---|
| مادة المنتج: | الكربون الصلب wcb | مادة القرص: | WCB |
| متوسط: | بخار الماء | مادة المقعد: | ستانلس ستيل |
| ضغط: | 1.0 / 1.6 ميجا باسكال | اللون: | رمادي ، الزبون |
| تسليط الضوء: | 1.6 ميجا باسكال صمام فراشة ذو حواف,صمام فراشة ذو حواف Wcb,نوع شفة صمام فراشة 1.6 ميجا باسكال |
||
يمكن استخدام الصمام في خط الأنابيب أو معدات لإغلاق وتوصيل وتنظيم التدفق
| يكتب |
DN |
الحجم (㎜) |
وزن (كلغ) |
|||||||
| إل | ح | H1 | أ 1 | ب 1 | د | د1 | Z × Φd | |||
| D343H-16C | 50 | 108 | 112 | 350 | 180 | 200 | 165 | 125 | 4 × Φ18 | 19 |
| 65 | 112 | 115 | 370 | 180 | 200 | 185 | 145 | 4 × Φ18 | 22 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 200 | 160 | 8 × Φ18 | 25 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 220 | 180 | 8 × Φ18 | 26 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8 × Φ18 | 43 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 285 | 240 | 8 × Φ22 | 46 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 340 | 295 | 12 × Φ22 | 78.6 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 405 | 355 | 12 × Φ26 | 89.4 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 460 | 410 | 12 × Φ26 | 141 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 520 | 470 | 16 × Φ26 | 162 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 580 | 525 | 16 × Φ30 | 205 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 640 | 585 | 20 × Φ30 | ||
| 500 | 229 | 410 | 1020 | 480 | 490 | 715 | 650 | 20 × Φ33 | 300 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 840 | 770 | 20 × Φ36 | 478 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 910 | 840 | 24 × Φ36 | 560 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1025 | 950 | 24 × Φ39 | 820 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1125 | 1050 | 28 × Φ39 | 1100 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1255 | 1170 | 28 × Φ42 | 1600 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1485 | 1390 | 32 × Φ48 | 2150 | |
| 1400 | 530 | 920 | 2380 | 1685 | 1590 | 36 × Φ48 | 3200 | |||
| 1600 | 600 | 1085 | 2956 | 1930 | 1820 | 40 × Φ55 | 5000 | |||
| 1800 | 670 | 1230 | 3221 | 2130 | 2020 | 44 × Φ55 | 6900 | |||
| 2000 | 760 | 1350 | 3485 | 2345 | 2230 | 48 × Φ60 | 9100 | |||
| جزء اسم | مواد |
| الجسم ، القرص ، نير | WCB |
| إيقاف | 2 كر 13 |
| يا الدائري | 430 + الجرافيت والأسبستوس ، |
الصمام عبارة عن محرك دودي ، وصلة شفة ، معيار تصميم JB / T 8527 ، ثلاثة غرابة
صمام الفراشة الذي محور دوران لوحة الفراشة (المحور الجذعي) وسطح ختم لوحة الفراشة للانحراف ، ودوران المقعد
يشكل المحور ومحور قناة تدفق جسم الصمام زاوية.يتكون الصمام من جسم الصمام ولوحة الفراشة وساق الصمام ولوحة الفراشة
حلقة الختم ، حلقة ضغط لوحة الفراشة ، القوس ، غطاء النهاية ، وأجزاء أخرى.
2. من خلال عملية القوقعة ، يدور ساق الصمام بزاوية 90 درجة ولوحة الفراشة تدور 90 درجة ، وذلك لتحقيق الفتح
تشغيل أو إيقاف.نظرًا لأن المنتج يتكون من ثلاثة هيكل غريب الأطوار ، فإنه يمكن أن ينتج تأثير CAM في عملية الفتح والإغلاق
يجب ، تقليل عزم تبديل الصمام ، وتقليل التآكل بين المقعد ولوحة الفراشة ، وإطالة الصمام
عمر الخدمة.
1. يتم حفظ هذا الصمام في مستودع جاف ، ويمنع منعا باتا تخزينه في الهواء الطلق.
2. تخزين طويل الأمد ، صيانة دورية.
3. الصمام مثبت على خط الأنابيب الأفقي أو العمودي ، ولكن يجب أن يكون من السهل فتحه وإغلاقه.
4. قبل التثبيت ، يجب إجراء اختبار الضغط لتلبية المتطلبات قبل التثبيت.
5. يجب تنظيف تجويف الأنبوب والصمام قبل التركيب.
6. يجب ألا يتعرض الصمام لقوة خارجية كبيرة بعد التركيب.
7. يجب أن يكون اتجاه التدفق المتوسط متسقًا مع اتجاه السهم لجسم الصمام أثناء التثبيت.
8. يجب أن تستوفي شروط التشغيل المتطلبات الفنية في مواصفات الأداء.
