تفاصيل المنتج:
شروط الدفع والشحن:
|

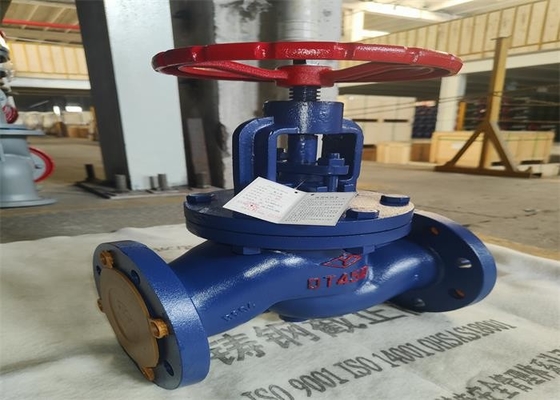

| اسم المنتج: | صمام كروي ذو حواف | ضغط: | 1.6 ميجا باسكال |
|---|---|---|---|
| قوة: | عقارب | درجة حرارة مناسبة: | ≤200 ℃ |
| اتصال: | نهاية شفة | اللون: | طلب الزبون ، أزرق |
| مادة الجسم: | حديد رمادي | متوسط: | ماء ، زيت ، غاز ، ماء ، بخار |
| تسليط الضوء: | صمام الكرة الأرضية بحافة 15 مم,صمام الكرة الأرضية ذو الحواف القياسية GB,نوع شفة صمام الكرة الأرضية 1.6 ميجا باسكال |
||
1. J41t / w / h / f / x-16 عبارة عن صمام توقف متصل بشفة يتوافق مع معيار gb / t12233 ؛
2. يتكون الصمام من جسم الصمام ، القرص ، غطاء المحرك ، قضيب الصمام والعجلة اليدوية.
لف عجلة اليد لجعل ساق الصمام يدور ، وذلك لدفع قرص الصمام إلى الارتفاع أو الهبوط لتحقيق الغرض من الفتح والإغلاق
1. الهيكل معقول ومضغوط ، والحجم صغير.جسم الصمام على شكل برميل أو انسيابي ، والشكل جميل.
2. إن عزم الفتح والإغلاق صغير ، وختم آمن وموثوق.
3. يمكن أن يكون مقعد الصمام عبارة عن مقعد صمام قابل للاستبدال ، والذي يمكن أن يتطابق مع مادة سطح الختم لجزء الإغلاق في أي مجموعة لتلبية متطلبات ظروف العمل.
| يكتب |
اسمى، صورى شكلى، بالاسم فقط |
القياس (مم) | |||||||
| إل | د | D1 | د 2 | فرنك بلجيكي | Z-Φd | ح | د 0 | ||
| J41T / W / H / F / X-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | (113) 200 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | (113) 200 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | (125) 220 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | (145) 245 | 100 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | (180) 260 | 130 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | (200) 285 | 130 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-Φ18 | (205) 300 | 150 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 350 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 365 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 430 | 300 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 450 | 300 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-Φ23 | 510 | 360 | |
| 250 | 650 | 405 | 355 | 320 | 32-3 | 12-Φ25 | 620 | 420 | |
| 300 | 698 | 460 | 410 | 375 | 34-3 | 12-Φ25 | 890 | 600 | |
مادة الجزء الرئيسي
| جزء اسم | مواد |
| بونيه الجسم | DN15-65 رمادي حديد / DN80-300 حديد الدكتايل |
| إيقاف | الكربون الصلب والفولاذ المقاوم للصدأ |
| قرص |
الحديد الرمادي ، النحاس ، الحديد الرمادي ، الحديد الرمادي ، الفولاذ المقاوم للصدأ ، الحديد الرمادي ، F4 ، الحديد الرمادي ، المطاط |
| طوقا | XB300 |
| التعبئة | مرونة الجرافيت |
| الجوز الترباس | 25/35 |
| ختم | HR200 / نحاس (فقط لـ DN15-50) |
