تفاصيل المنتج:
شروط الدفع والشحن:
|

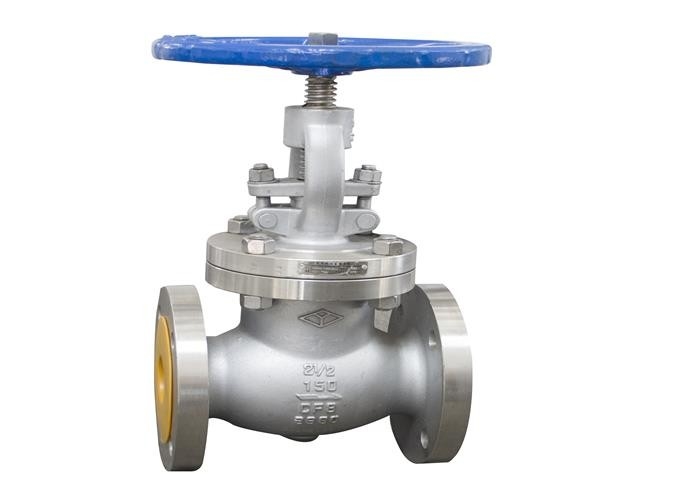

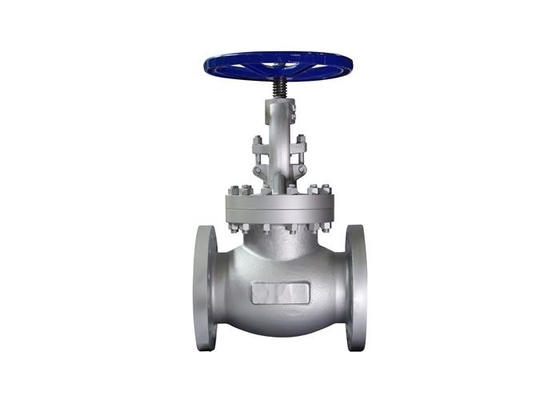

| اسم المنتج: | صمام كروي ذو حواف | قياسي أو غير قياسي: | اساسي |
|---|---|---|---|
| مادة الجسم: | ستانلس ستيل | بحجم: | DN15-DN150 مم |
| متوسط: | ماء زيت غاز ، ماء | اللون: | لون استانلس |
| نوع الاتصال: | شفة | درجة حرارة مناسبة: | ≤200 ℃ |
| تسليط الضوء: | dn150mm صمام الكرة الأرضية ذو الحواف,صمام الكرة الأرضية ذو الحواف القياسية API,صمام الكرة الأرضية ذو الضغط 150 رطل ذو الحواف |
||
يستخدم هذا الصمام بشكل أساسي لتوصيل أو قطع الوسيط في خط الأنابيب.بشكل عام ، ليست هناك حاجة لضبط التدفق.
1. هذا الصمام متصل بشفة ، وحجم الحافة يجب أن يتوافق مع معيار ANSI B 16.5.
2. يتكون هذا الصمام من جسم الصمام ، وغطاء المحرك ، والقرص ، والساق ، والصمولة الجذعية ، والعجلة اليدوية وأجزاء أخرى.من خلال تدوير العجلة اليدوية ، يدور الجذع ، ويدفع الجذع القرص لأعلى أو لأسفل لتحقيق الغرض من الفتح والإغلاق.
| يكتب | DN | إل | د | D1 | د 2 | فرنك بلجيكي | Z-Φd | H1 | H2 | د 0 | |
|
J41W-150 رطل |
1 1/2 | 40 | 165 | 127 | 98.4 | 73 | 18-1.6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152.4 | 120.7 | 92.1 | 19.5-1.6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190.5 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215.9 | 186 | 24-1.6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279.4 | 241.3 | 216 | 25.5-1.6 | 8-Ф22 | 476 | 554 | 400 | |
| 8 | 200 | 495 | 343 | 298.5 | 270 | 29-1.6 | 8-Ф22 | 550 | 630 | 450 |
| جزء اسم | مواد |
| الجسم ، بونيه | CF8 |
| قرص | CF8 |
| إيقاف | F304 |
| الجوز الجذعية | ZCuAI10Fe3 |
| فشل محتمل | سبب الفشل | طريقة الاستبعاد |
| تسرب سطح الختم |
1. توجد أشتات وأوساخ بين الأسطح المانعة للتسرب. 2. سطح الختم تالف. |
1 قم بتنظيف الأوساخ والأشتات على سطح الختم. 2. إعادة طلاء سطح الختم. |
| تسرب مادة الحشو |
1. لم يتم شد غدة التعبئة. 2. حشو غير كاف. 3. فشل التعبئة. |
1. ضغط التعبئة بالتساوي. 2. إضافة حشو. 3. استبدل العبوة الجديدة. |
|
تسرب سطح ختم اتصال شفة |
1. لم يتم إحكام ربط البراغي ذات الحافة الوسطى أو أن الضيق غير مستوٍ. 2. سطح الختم لحافة التوصيل تالف |
1. شد البراغي بالتساوي. 2. إعادة طلاء سطح الختم ذو الشفة. |
