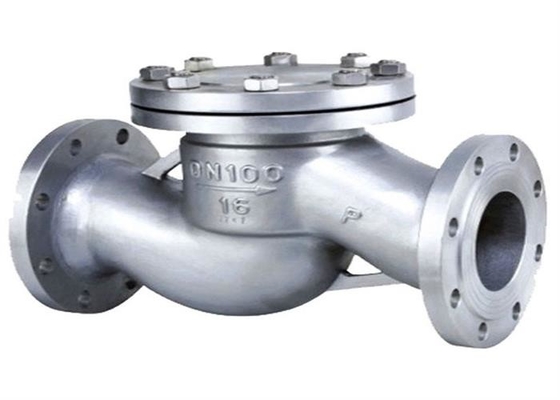

الفولاذ المقاوم للصدأ 1.0 / 1.6 / 2.5 Mpa DIN Standard Flange End Lift Check Valve

مقدمة

يشير صمام فحص الرفع إلى الصمام الذي يفتح ويغلق قرص الصمام تلقائيًا اعتمادًا على تدفق الوسيط نفسه لمنع ارتداد الوسط.يُعرف أيضًا باسم صمام الفحص ، والصمام أحادي الاتجاه ، وصمام التدفق العكسي وصمام الضغط الخلفي.ينتمي صمام الفحص إلى الصمام الأوتوماتيكي ، والذي يستخدم بشكل أساسي لمنع التدفق العكسي المتوسط ​​، والدوران العكسي للمضخة ومحرك القيادة ، وتفريغ وسط الحاوية.يمكن أيضًا استخدام صمام الفحص في خط الأنابيب لتزويد النظام الإضافي الذي قد يرتفع فيه الضغط فوق ضغط النظام.يمكن تقسيم صمامات الفحص بشكل أساسي إلى صمامات فحص التأرجح (تدور وفقًا لمركز الجاذبية) وصمامات فحص الرفع (تتحرك على طول المحور)

وضع التثبيت

1. قرص صمام فحص التأرجح على شكل قرص ويدور حول العمود الدوار لقناة مقعد الصمام.نظرًا لأن القناة في الصمام مبسطة ومقاومة التدفق أصغر من تلك الموجودة في صمام فحص الفراشة الصاعد ، فهي مناسبة للمناسبات ذات القطر الكبير ذات معدل التدفق المنخفض وتغير التدفق المتكرر ، ولكنها غير مناسبة للتدفق النابض ، و أداء الختم ليس جيدًا مثل أداء نوع الرفع.تنقسم صمامات فحص الفراشة إلى نوع قرص واحد ونوع قرص مزدوج ونوع متعدد نصف.يتم تقسيم هذه الأشكال الثلاثة بشكل أساسي وفقًا لقطر الصمام ، وذلك لمنع التأثير الهيدروليكي من الضعف عندما يتوقف الوسط عن التدفق أو يتدفق للخلف.

2. صمام فحص الرفع: بالنسبة لصمام الفحص مع انزلاق قرص الصمام على طول الخط المركزي العمودي لجسم الصمام ، لا يمكن تثبيت صمام فحص الخيط الداخلي إلا على خط الأنابيب الأفقي ، بينما يكون قرص الصمام صغيرًا على الضغط العالي- يمكن أن يعتمد صمام فحص القطر كرة.شكل جسم صمام فحص الفراشة هو نفس شكل الصمام الحابس (والذي يمكن استخدامه كصمام توقف) ، لذا فإن معامل مقاومة السوائل له كبير.هيكلها مشابه للصمام الحابس ، وجسم الصمام والقرص هما نفس الصمام الحابس.تتم معالجة الجزء العلوي من قرص الصمام والجزء السفلي من غطاء الصمام باستخدام جلبة توجيه.يمكن أن يرتفع غلاف دليل قرص الصمام وينخفض ​​بحرية في جلبة دليل قرص الصمام.عندما يتدفق الوسيط في اتجاه مجرى النهر ، يفتح قرص الصمام عن طريق دفع الوسيط.عندما يتوقف الوسيط عن التدفق ، يسقط قرص الصمام على مقعد الصمام عموديًا لمنع التدفق العكسي للوسيط.يكون اتجاه قناة المدخل والمخرج المتوسطة لصمام فحص الفراشة المستقيم عموديًا على اتجاه قناة مقعد الصمام ؛بالنسبة لصمام فحص الرفع العمودي ، يكون اتجاه قناة المدخل والمخرج المتوسطة هو نفس اتجاه قناة مقعد الصمام ، ومقاومة التدفق أصغر من تلك الموجودة في صمام الفحص المستقيم.

3. صمام فحص التأرجح: صمام فحص يدور قرصه حول عمود المسمار في مقعد الصمام.يتميز صمام فحص القرص بهيكل بسيط ويمكن تثبيته فقط على خط أنابيب أفقي مع أداء إحكام جيد.

4. صمام فحص الرفع: صمام ينزلق قرصه على طول الخط المركزي لجسم الصمام.صمام فحص خط الأنابيب هو صمام جديد.لديها حجم صغير وخفيف الوزن وتكنولوجيا معالجة جيدة.إنه أحد اتجاهات تطوير صمام الفحص.ومع ذلك ، فإن معامل مقاومة السوائل أكبر قليلاً من معامل مقاومة التأرجح.

5. صمام فحص الضغط: يستخدم هذا الصمام كصمام لتغذية الغلاية ومياه لإغلاق البخار.لديها وظيفة شاملة لرفع صمام الفحص ، صمام التوقف أو صمام الزاوية

البعد
