تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | رفع فحص الصمام | اتصال: | نهاية شفة |
|---|---|---|---|
| اللون: | طلب الزبون رمادي | متوسط: | زيت ماء غاز |
| مادة الجسم: | Carbon Steel ; الكربون الصلب WCB WCB | ضغط: | ضغط متوسط ، ضغط مرتفع ، درجة حرارة عادية |
| درجة حرارة الوسائط: | درجة حرارة متوسطة ، درجة حرارة عادية ، درجة حرارة عالية | مادة القرص: | الكربون الصلب WCB |
| بحجم: | DN15 إلى DN300 | هيكل: | التحقق من |
| تسليط الضوء: | WCB نوع رفع المكبس فحص الصمام,نوع رفع المكبس الصلب فحص الصمام,خفيفة الوزن فحص الصمام نوع رفع المكبس |
||
تستخدم صمامات فحص الرفع من الفولاذ المصبوب H41h و H41W على نطاق واسع للضغط الاسمي PN1 لخطوط الأنابيب في ظل ظروف عمل مختلفة مثل البترول والصناعات الكيماوية ومحطة الطاقة الحرارية مع درجة حرارة تشغيل - 29 ~ 550 ℃ عند 6 ~ 10.0MPa ، الوسائط القابلة للتطبيق هي الماء ، الزيت ، البخار ، إلخ. وتتمثل وظيفتها الرئيسية في منع التدفق العكسي المتوسط ، والدوران العكسي للمضخة ومحرك القيادة ، وتفريغ الوسط في الحاوية.

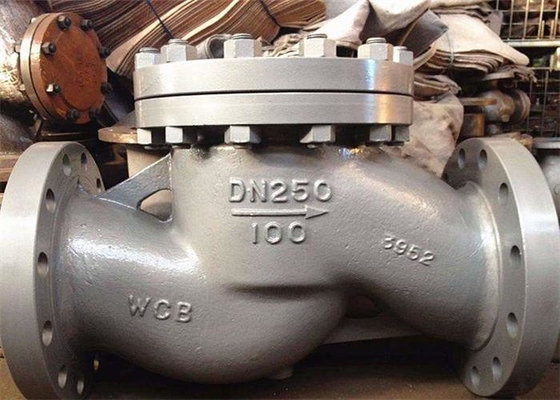

أثناء استخدام الصمام ، يتدفق الوسيط في اتجاه السهم في الشكل.
1. عندما يتدفق الوسط في الاتجاه المحدد ، يتأثر قرص الصمام بالقوة المتوسطة.عندما يتم فتح الوسيط للتيار المعاكس ، يتم إغلاق قرص الصمام وسطح الختم لمقعد الصمام بسبب الوزن الذاتي لقرص الصمام والقوة العكسية للوسيط ، وذلك لمنع التيار المعاكس للوسيط.
2. يتم تغطية سطح إحكام إغلاق جسم الصمام والقرص بالفولاذ المقاوم للصدأ.
| اكتب | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| H41H / Y-16C | القياس ر (مم) | إل | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| د | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| فرنك بلجيكي | 14-2 | 16 - 2 | 16 - 2 | 18-2 | 18-2 | 20 - 2 | 20 - 2 | 20 - 2 | 22 - 2 | 22 - 2 | 24-2 | 26-2 | 30-2 | 30-2 | ||
| Zx фd | 4X ф14 | 4Xф14 | 4X ф14 | 4Xф18 | 4X ф18 | 4X ф18 | 4X ф18 | 8Xф18 | 8Xф18 | 8Xф18 | 8Xф22 | 12Xф23 | 12Xф25 | 12Xф25 | ||
| الوزن (كجم) | 3.3 | 4.13 | 5.33 | 8.7 | 11.66 | 14.33 | 23 | 27 | 35.2 | 54 | 73.2 | 126 | 175 | 262 | ||
| اكتب | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| H41H / Y-16C | القياس ر (مم) | إل | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| د | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| فرنك بلجيكي | 14-2 | 16 - 2 | 16 - 2 | 18-2 | 18-2 | 20 - 2 | 20 - 2 | 20 - 2 | 22 - 2 | 22 - 2 | 24-2 | 26-2 | 30-2 | 30-2 | ||
| Zx фd | 4X ф14 | 4Xф14 | 4X ф14 | 4Xф18 | 4X ф18 | 4X ф18 | 8X ф18 | 8Xф18 | 8Xф22 | 8Xф26 | 8Xф26 | 12Xф26 | 12 × 30 | 16 × 30 | ||
| الوزن (كجم) | 3.3 | 4.13 | 5.33 | 8.7 | 13.00 | 14.33 | 23 | 27 | 45.0 | 54 | 73.2 | 148 | 191 | 450 | ||
