تفاصيل المنتج:
شروط الدفع والشحن:
|

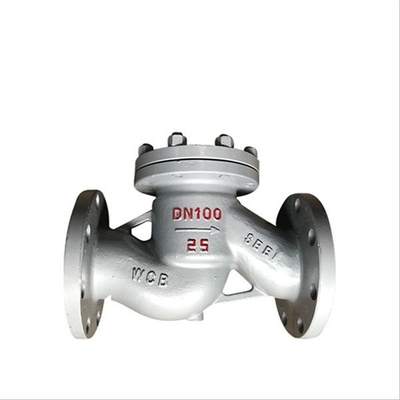

| اسم المنتج: | رفع فحص الصمام | مادة الجسم: | فولاذ صلب ؛ WCB |
|---|---|---|---|
| اتصال: | نهاية شفة | اللون: | طلب الزبون رمادي |
| ضغط: | 1.0 /1.6 /2.5 ميجا باسكال | درجة حرارة الوسائط: | ≤425 ℃ |
| متوسط: | زيت ماء غاز | اكتب: | رفع فحص الصمام |
| بحجم: | DN15 إلى DN400 | مادة القرص: | فولاذ صلب ؛ WCB |
| تسليط الضوء: | صمام فحص رفع DIN,صمام فحص رفع الصلب المصبوب,صمام فحص شفة |
||
يشير صمام فحص الرفع إلى الصمام الذي يفتح ويغلق قرص الصمام تلقائيًا اعتمادًا على تدفق الوسيط نفسه لمنع ارتداد الوسط.يُعرف أيضًا باسم صمام الفحص ، والصمام أحادي الاتجاه ، وصمام التدفق العكسي وصمام الضغط الخلفي.ينتمي صمام الفحص إلى الصمام الأوتوماتيكي ، والذي يستخدم بشكل أساسي لمنع التدفق العكسي المتوسط ، والدوران العكسي للمضخة ومحرك القيادة ، وتفريغ وسط الحاوية.يمكن أيضًا استخدام صمام الفحص في خط الأنابيب لتزويد النظام الإضافي الذي قد يرتفع فيه الضغط فوق ضغط النظام.
| مادة الجسم | WCB / 20 # / فولاذ / DIN17245GS |
| قرص | WCB / 20 # / فولاذ / DIN17245GS C25-CR13 |
| التصميم والتصنيع | DIN 3840 BS EN1868 |
| وجها لوجه | DIN 3202 ، BS EN 558-1 |
| نهاية شفة | DIN 2543 ، BS EN1092-1 |
| تقتيش | DIN 3230 ، BSEN 12569 |
| الضغط الاسمي | 1.0 / 1.6 / 2.5 / 4.0 / 6.3 ميجا باسكال |
| اختبار Stengh | 1.5 / 2.4 / 3.8 / 6.15 / 9.75 ميجا باسكال |
| اختبار الختم | 1.1 / 1.8 / 2.8 / 4.51 / 7.15 |
| PN16 (DIN3202-F1) | PN25 (DIN 3202-F1) | PN40 (DIN 3202-F1) | PN63 (DIN3202-F1) | ||||||||
| DN | L-RF | ح | DN | L-RF | ح | DN | L-RF | ح | DN | L-RF | ح |
| مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم |
| 15 | 130 | 77 | 15 | 130 | 100 | 15 | 130 | 100 | 15 | 210 | 100 |
| 20 | 150 | 77 | 20 | 150 | 105 | 20 | 150 | 105 | 20 | 230 | 110 |
| 25 | 160 | 80 | 25 | 160 | 120 | 25 | 160 | 120 | 25 | 230 | 125 |
| 32 | 180 | 85 | 3 | 180 | 130 | 32 | 180 | 130 | 32 | 260 | 140 |
| 40 | 200 | 95 | 40 | 200 | 135 | 40 | 200 | 135 | 40 | 260 | 168 |
| 50 | 230 | 105 | 50 | 230 | 149 | 50 | 230 | 149 | 50 | 300 | 170 |
| 65 | 290 | 120 | 65 | 290 | 160 | 65 | 290 | 160 | 65 | 340 | 188 |
| 80 | 310 | 130 | 80 | 310 | 169 | 80 | 310 | 169 | 80 | 380 | 205 |
| 100 | 350 | 140 | 100 | 350 | 194 | 100 | 350 | 194 | 100 | 430 | 230 |
| 125 | 400 | 155 | 125 | 400 | 222 | 125 | 400 | 225 | 125 | 500 | 240 |
| 150 | 480 | 180 | 150 | 480 | 255 | 150 | 480 | 255 | 150 | 550 | 265 |
| 200 | 600 | 215 | 200 | 600 | 305 | 300 | 600 | 305 | 200 | 650 | 310 |
| 250 | 730 | 260 | 250 | 730 | 355 | 250 | 730 | 360 | 250 | 775 | |
| 300 | 850 | 315 | 300 | 850 | 410 | 300 | 850 | 415 | 300 | 900 | |
| 350 | 980 | 350 | 980 | ||||||||
| 400 | 1100 | 400 | 1100 | ||||||||
