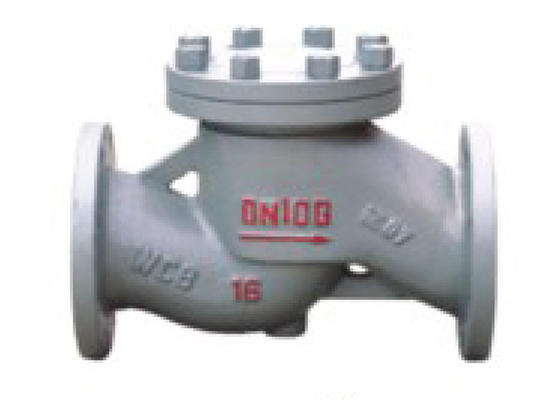

PN16 DN15-DN250 مصبوب الكربون الصلب ذو حواف نهايات رفع فحص الصمام

المقدمة

يشير صمام فحص الرفع إلى الصمام الذي يفتح ويغلق قرص الصمام تلقائيًا اعتمادًا على تدفق الوسيط نفسه لمنع ارتداد الوسط.يُعرف أيضًا باسم صمام الفحص ، والصمام أحادي الاتجاه ، وصمام التدفق العكسي وصمام الضغط الخلفي.ينتمي صمام الفحص إلى الصمام الأوتوماتيكي ، والذي يستخدم بشكل أساسي لمنع التدفق العكسي المتوسط ​​، والدوران العكسي للمضخة ومحرك القيادة ، وتفريغ وسط الحاوية.يمكن أيضًا استخدام صمام الفحص في خط الأنابيب لتزويد النظام الإضافي الذي قد يرتفع فيه الضغط فوق ضغط النظام.يمكن تقسيم صمامات الفحص بشكل أساسي إلى صمامات فحص التأرجح (تدور وفقًا لمركز الجاذبية) وصمامات فحص الرفع (تتحرك على طول المحور)

وضع التثبيت

صمام فحص الرفع: بالنسبة لصمام الفحص مع انزلاق قرص الصمام على طول الخط المركزي العمودي لجسم الصمام ، لا يمكن تثبيت صمام فحص الخيط الداخلي إلا على خط الأنابيب الأفقي ، وأقراص الصمام الموجودة في فحص القطر الصغير ذي الضغط العالي يمكن للصمام أن يتبنى كرة.شكل جسم صمام فحص الفراشة هو نفس شكل الصمام الحابس (والذي يمكن استخدامه كصمام توقف) ، لذا فإن معامل مقاومة السوائل له كبير.هيكلها مشابه للصمام الحابس ، وجسم الصمام والقرص هما نفس الصمام الحابس.تتم معالجة الجزء العلوي من قرص الصمام والجزء السفلي من غطاء الصمام باستخدام جلبة توجيه.يمكن أن يرتفع غلاف دليل قرص الصمام وينخفض ​​بحرية في جلبة دليل قرص الصمام.عندما يتدفق الوسيط في اتجاه مجرى النهر ، يفتح قرص الصمام عن طريق دفع الوسيط.عندما يتوقف الوسيط عن التدفق ، يسقط قرص الصمام على مقعد الصمام عموديًا لمنع التدفق العكسي للوسيط.يكون اتجاه قناة المدخل والمخرج المتوسطة لصمام فحص الفراشة المستقيم عموديًا على اتجاه قناة مقعد الصمام ؛بالنسبة لصمام فحص الرفع العمودي ، يكون اتجاه قناة المدخل والمخرج المتوسطة هو نفسه اتجاه قناة مقعد الصمام ، ومقاومة التدفق أصغر من تلك الخاصة بصمام الفحص المستقيم

ميزة

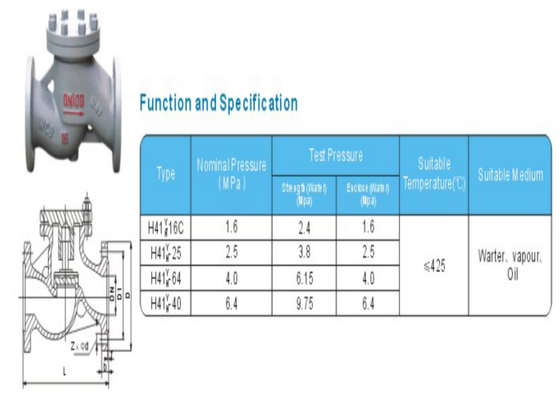

أبعاد
