تفاصيل المنتج:
شروط الدفع والشحن:
|

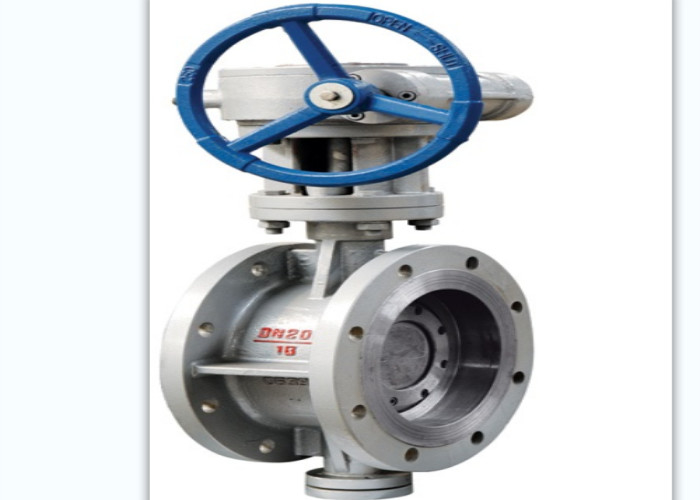

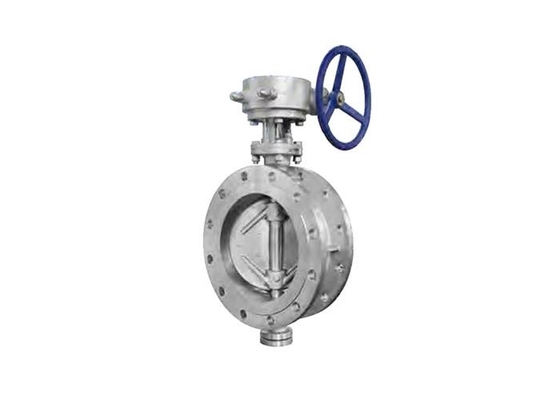

| اسم المنتج: | صمام الفراشة ذو الحواف | بحجم: | DN50-DN1200 |
|---|---|---|---|
| ضغط: | 10 ك / 20 ك | مادة: | الكربون الصلب wcb |
| متوسط: | بخار زيت الماء | اتصال: | نهاية شفة |
| اللون: | طلب الزبون | اكتب: | ثلاثي النواة غريب الأطوار |
| درجة حرارة: | -29 ℃ إلى 425 ℃ | ||
| تسليط الضوء: | 10K الكربون الصلب فراشة صمام,20K الكربون الصلب فراشة صمام,المياه ثلاثة صمام الفراشة غريب الأطوار |
||
يتميز صمام الفراشة بمزايا الهيكل البسيط والحجم الصغير والوزن الخفيف.يتكون فقط من أجزاء قليلة.علاوة على ذلك ، يمكن فتحه وإغلاقه بسرعة عن طريق الدوران 90 درجة ، وهو سهل التشغيل.في نفس الوقت ، يتمتع الصمام بخصائص جيدة للتحكم في السوائل.يتم تثبيت لوحة الفراشة الخاصة بصمام الفراشة في اتجاه قطر خط الأنابيب.في القناة الأسطوانية لجسم صمام الفراشة ، تدور لوحة الفراشة على شكل قرص حول المحور بزاوية دوران تبلغ 0 درجة ~ 90 درجة.عندما يدور إلى 90 درجة ، يكون الصمام مفتوحًا بالكامل.عندما يكون صمام الفراشة ذو الحافة في وضع الفتح الكامل ، فإن سماكة لوحة الفراشة هي المقاومة الوحيدة عندما يتدفق الوسيط عبر جسم الصمام.لذلك ، فإن انخفاض الضغط الناتج عن الصمام صغير جدًا ، لذلك يتمتع بخصائص تحكم جيدة في التدفق
الاستعمال: تم استخدام هذا الصمام على نطاق واسع في مجالات البترول ، والصناعات الخفيفة ، والشحن ، والطاقة ، وتوريد وتصريف المياه ، والصيدلة ، وما إلى ذلك ، وهو عوامل متدفقة لجميع الغازات المسببة للتآكل وغير القابلة للتآكل ، والسائل ، والسائل شبه السائل.يمكن أن تلتصق وتقطع السائل.
| جزء اسم | الجسم | الختم الدائري | إيقاف | قرص |
| مواد | WCB | 2 كر 13 | 2 كر 13 | WCB |
| نهاية شفة | JIS B 2212 |
| وجها لوجه | JIS B 2002-1987 |
| اكتب | DN | الحجم (㎜) | |||||||
| إل | ح | H1 | أ 1 | ب 1 | د | D1 | Z × Φd | ||
| D343H-16C | 50 | 108 | 112 | 350 | 180 | 200 | 155 | 120 | 4 × Φ19 |
| 65 | 112 | 115 | 370 | 180 | 200 | 175 | 140 | 8 × Φ19 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 185 | 150 | 8 × Φ19 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 210 | 175 | 8 × Φ19 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8 × Φ23 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 280 | 240 | 8 × Φ23 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 330 | 290 | 12 × Φ23 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 400 | 355 | 12 × Φ25 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 445 | 400 | 12 × Φ25 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 490 | 445 | 16 × Φ25 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 560 | 410 | 16 × Φ27 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 620 | 465 | 20 × Φ27 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 675 | 620 | 20 × Φ27 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 795 | 730 | 24 × Φ33 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 905 | 840 | 24 × Φ33 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1020 | 950 | 28 × Φ33 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1120 | 1050 | 28 × Φ33 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1235 | 1160 | 28 × Φ39 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1465 | 1380 | 32 × Φ39 | |
1. يجب تخزين الصمام في مستودع جاف ولا يجوز تخزينه في الهواء الطلق.
2. بالنسبة للتخزين طويل الأجل ، يجب صيانتها بانتظام.
3. يتم تركيب الصمام على خط الأنابيب الأفقي أو العمودي ، ولكن يجب أن يكون من السهل فتحه وإغلاقه.
4. يجب إجراء اختبار الضغط قبل التثبيت ، ولا يمكن إجراء التثبيت إلا بعد تلبية المتطلبات.
5. نظف التجويف الداخلي للأنابيب والصمامات قبل التركيب.
6. يجب ألا يتعرض الصمام لقوة خارجية كبيرة بعد التثبيت.
7. أثناء التركيب ، يجب أن يكون اتجاه التدفق المتوسط متسقًا مع اتجاه السهم لجسم الصمام.
8. يجب أن تستوفي شروط التشغيل المتطلبات الفنية في مواصفات الأداء.
